用于探针台的低损耗、高稳定性电缆组件
材料来源:《微波杂志》2021年1/2月号            录入时间:2021/2/2 11:46:18

Low Loss, Highly Stable Cable Assemblies for Probe Stations

Junkosha,www.junkosha.co.jp/english

探针台用于将电、光或射频探针放置在硅晶片上,并将它们连接到矢量网络分析仪,以便进行测试。在探针台中使用高端电缆至关重要:电缆必须损耗低、重量轻、并且相位和幅度对温度、弯曲和振动都具有稳定性。这是因为一旦校准,电缆就必须能长时间准确地工作。如果电缆的相位不稳定,则会使系统性能快速下降,产生不正确的数据,并需要定期重新校准。另一个重要的因素是连接器,它有助于保持探针尖端(要求达到千分尺的精度)的稳定。

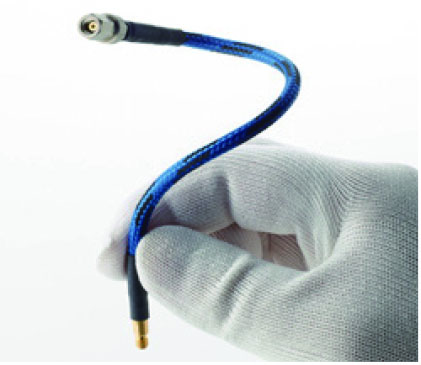

Junkosha的MWX001电缆组件在所有柔性电缆中具有最低的插入损耗,因此正日益成为探针台的首选。其电缆结构已针对110GHz以下的测量工作进行了优化。MWX001还具有出色的相位稳定性、高质量的信号传输性能和强大的形状保持能力。其安全锁机制可保护1.0毫米连接器的中心插针。

除了雷达、航天和国防领域,MWX001的关键应用领域还有5G。5G带来更低的延迟和更高的数据速率,旨在使设备、机器和人员之间的互连比以往任何时候都更紧密,这就是物联网。这将推动包括自动驾驶汽车、智慧城市和虚拟现实在内的先进技术的发展,它们各自需要更复杂的芯片组,从而增加了对高效探针台测试和高端线缆的需求。Junkosha正在这个领域里进行创新,为这些应用提供优化的解决方案。
