是德科技新型示波器让用户看更多、做更多、省更多
录入时间:2020/6/11 15:56:47

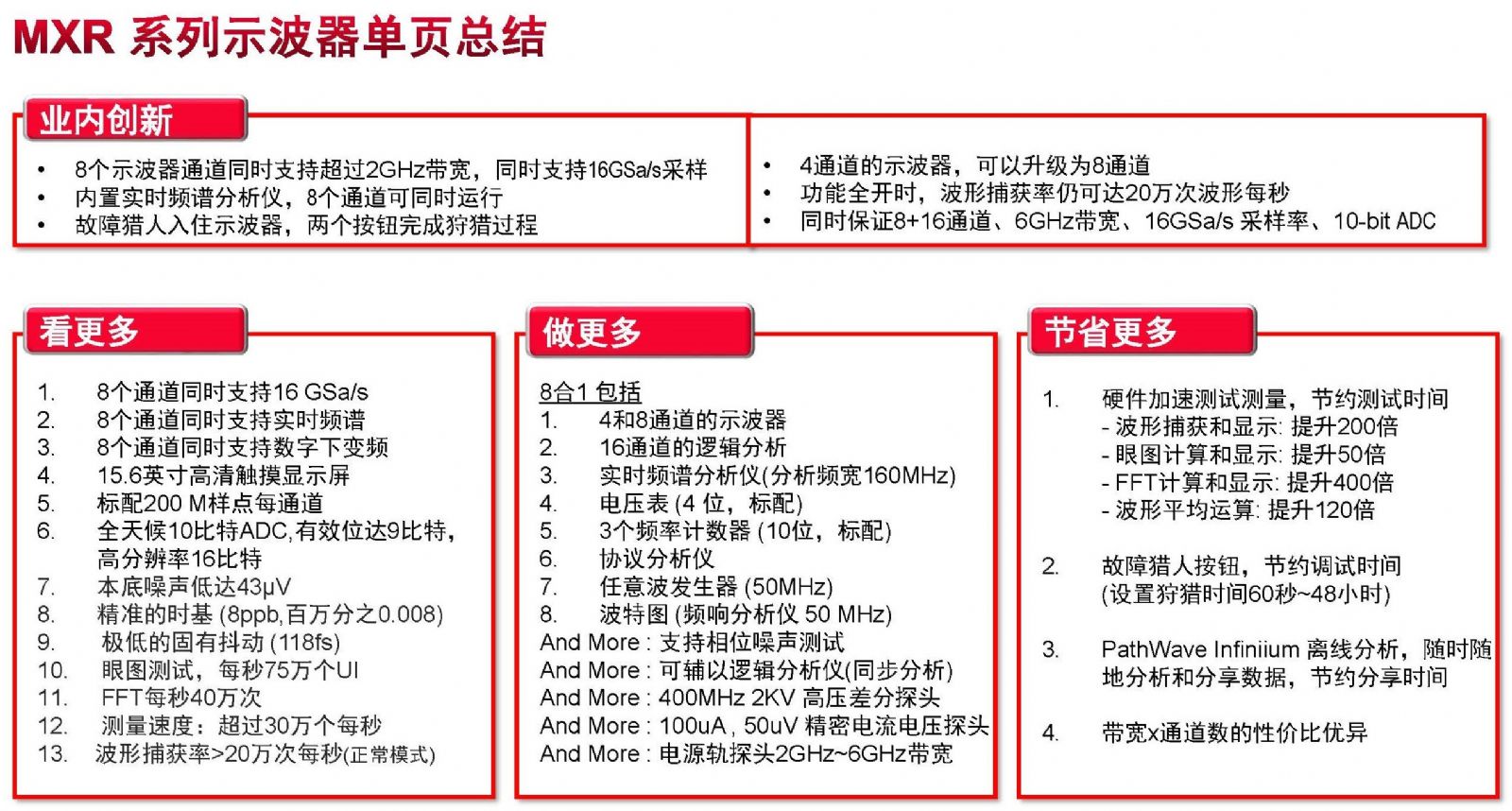

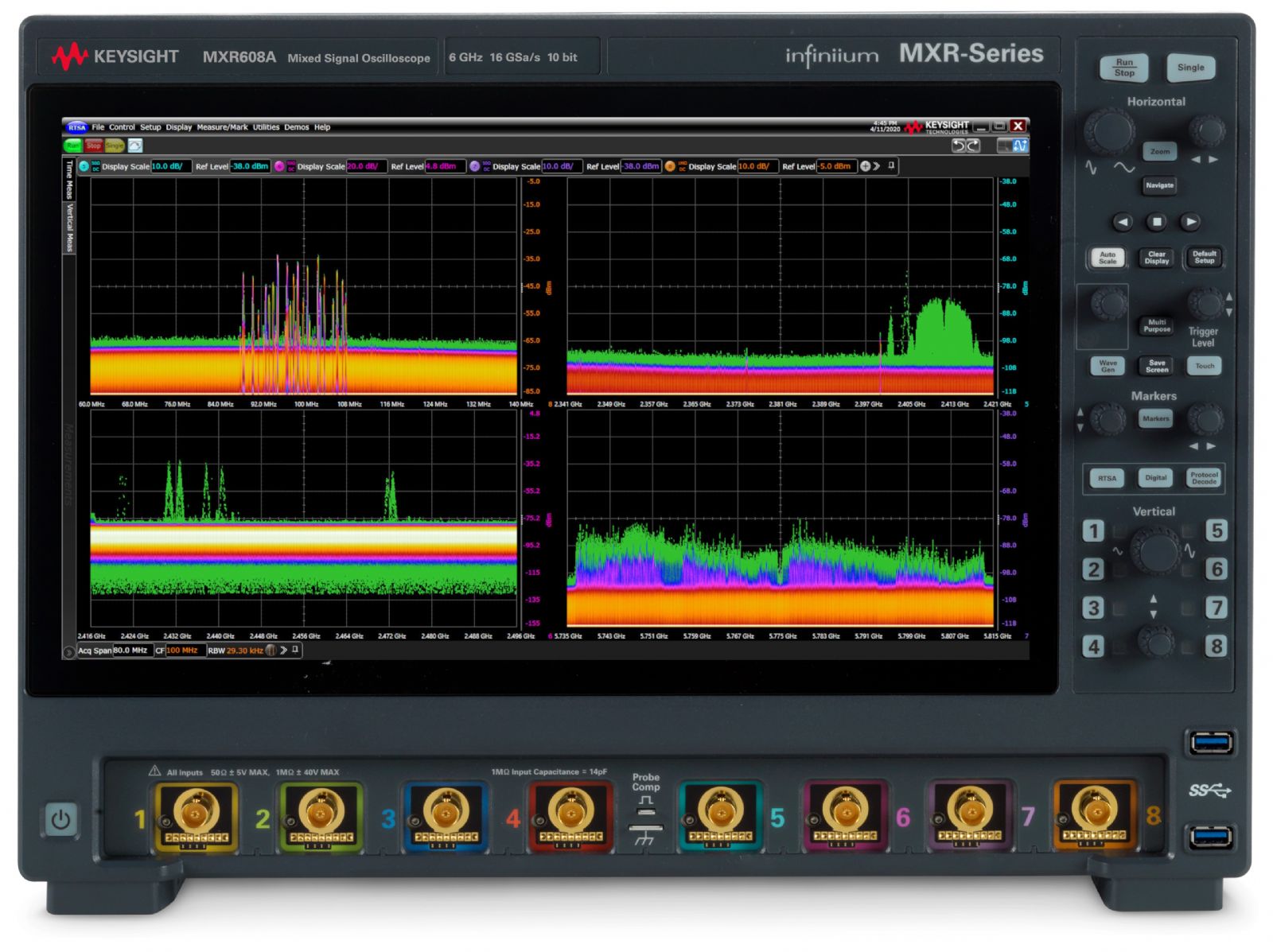

是德科技近期发布了Infiniium MXR系列新型示波器。MXR系列结合了经济型InfiniiVision X系列示波器和最高端的UXR系列示波器的特点于一身。对于InfiniiVision X系列示波器,MXR借鉴了其内置多种仪器和快速响应的特点,实现了多合一和高速波形捕获率;对于UXR系列示波器,MXR借鉴了其大数据处理专用芯片技术,让眼图的处理速度、频域分析都领先业界。MXR是首款在带宽超过2GHz的前提下,同时支持8个模拟通道和16个数字通道的示波器,而且24个通道同时使用,仍能保证每个模拟通道带宽同时达6GHz,每个模拟通道采样率同时达16GSa/s。在一台仪器中可实现精确、可重复、多通道高性能测量,帮助客户降低测试的复杂性。

填补市场空白

现在的电路设计越来越复杂,对测试的要求越来越高。有哪些是目前的示波器不能解决的空白区域呢?举个例子,高端一点的嵌入式电路里通常都会用到DDR3、DDR4,最新的还会用到DDR5,除了高速数字信号以外,还会有各种DC电源轨,例如5V、3.3V、2V、1.8V、1.2V、1.1V、1.0V等,每一种电源轨都有多个存在,他们的上电顺序和掉电顺序往往是有严格要求的,传统的四通道示波器无法同时观察他们的时序,需要超过四个通道才能够同时验证多路电源轨。除了电源轨时序验证外,另一个要验证的是电源完整性。像USB、MIPI、以太网、DDR总线或接口都是高速信号,同时一个电路板里可能还会有一些无线信号,如Wi-Fi、蓝牙、最新的5G(Sub-6GHz)信号,它们是相互干扰的,高频信号会干扰直流电源,直流电源的波动也会干扰高速信号,所以电源完整性验证时不仅需要多个通道,还需要每个通道的带宽能够覆盖到总线接口信号和高频无线信号。现有的示波器做到8通道的时候,带宽只能做到2GHz,但是像5G (Sub-6GHz)、Wi-Fi 6、MIPI等信号对示波器带宽的要求都已经超过2GHz了。这就需要示波器既支持八个通道,同时带宽还要超过2GHz,甚至要达到6GHz。MXR系列示波器的推出正好填补了这个市场空白。

看更多

MXR系列示波器让用户可以看到更多信号,在通道全开的情况下,性能是不妥协的,8个模拟通道同时使用,每个通道都是6GHz的带宽,每个通道都可以达到16GSa/s的采样率,存储深度标配都是每个通道同时达200Mpts,可升级至400Mpts。显示屏幕是目前示波器里面最大的15.6英寸1920*1080高清屏幕。

在不牺牲测量精度的情况下,MXR的响应速度非常快,在单位时间内可测得更多的数据,比如测眼图,一秒钟能够采集并显示75万个UI(Unit Interval,就是一个逻辑0或一个逻辑1),实时频谱分析每秒能完成40万个FFT的运算和显示,对于常规测量项目,一秒钟能完成多达30万次。ADC有效位可达9比特,如果是用高分辨率可以达到16比特。本底噪声也改进到43µV,时间基准目前是业内最高的,是8ppb(10亿分之8),这个指标其实已经超过了UXR系列。

为了看更多,MXR还内置了实时频谱仪,从频域分析信号,就能够捕获到那些稍纵即逝的信号,对I/Q信号进行解调和分析。八个通道全开,同时支持实时频谱仪,你可以设置八路同时看,比如一路看蓝牙、一路看Wi-Fi、一路看Sub-6GHz等等。实时频谱仪在频域看信号可以做到不漏信号,就是100%的概率截获频域信号。

做更多

MXR实际上是一台8合1的仪器:4或8个模拟通道的示波器、16个逻辑数字通道的逻辑分析仪、协议分析仪(几十种串行协议的解码和触发)、4位的数字电压表、10位频率计数器(3个)、50MHz任意波形发生器、50MHz频响分析仪(波特图分析仪)、实时频谱分析仪(160MHz或320MHz的span)。其中示波器本身、数字电压表和频率计是标配的,其他是选配的。MXR内置了这些其他仪器的功能,在执行以示波器为核心的测试任务时,大部分情况下不再需要搭配另外的独立仪器,使测试工作能够快速、方便地进行,也使工作台面更简洁。

省更多

MXR系列示波器既能节约时间,又能节约经费。首先看节约时间,是德科技业内首创的“故障猎人”功能入驻示波器,引入了深度学习功能,对被测信号进行深度学习。当连上被测信号后,只需按两个按钮,故障猎人就自动对被测对象的信号进行深度学习,然后告诉你正常信号大概什么样子,也能找出小概率的异常信号,如毛刺、矮脉冲、慢边沿等。故障猎人的狩猎过程是全自动的,这就大大节约了你的调试和测试时间。如果没有这个功能的话,通过故障猎人用几十秒钟或者几分钟就能做完的事情,你可能需要几小时甚至几天才能够完成。

节约时间还体现在研发团队协作上。很多公司有多个分公司,当你做研发的时候,需要和大家共享你的研发数据,这时在电脑中装一个与示波器里面一模一样的Infiniium离线分析软件,大家就可以分享示波器里面的数据,共同协作完成测量结果的分析工作,提高整个团队的研发效率。使用Infiniium离线分析软件,客户不需要每个人都用示波器,一个人用示波器采集数据,其他人拿到他的原始数据,也可以做不同的分析。客户如果愿意把他的数据跟是德科技分享,是德科技也可以帮助做一些分析和判断。

示波器有带宽和通道数这两个最重要的指标,用带宽乘以通道数再除以价格会得到一个值,这个值如果和同类产品对比的话,会发现MXR系列示波器的性价比是非常高的,再配合采样率、ADC位数、存储深度等参数,其性价比甚至超过同类产品两倍以上,也就是在完成相同任务的情况下能节省更多的经费。

MXR示波器的架构是可升级的,可让客户按需购买,并在需求提高时升级已购的设备,从而保护客户的投资。MXR系列按带宽和通道数区分一共有12个型号。从最低的500MHz到6GHz带宽、4个通道的型号可以升级为8个通道,不仅带宽和通道数可升级,内存、内置的其他仪器功能、软件等都可以升级,只需购买授权密钥即可完成升级。
