适用于薄板的40GHz边缘发射连接器
材料来源:《微波杂志》2020年3/4月号           录入时间:2020/4/30 14:33:29

40 GHz Edge-Launch Connectors for Thin Boards

Signal Microwave, www.signalmicrowave.com

Signal Microwave公司的高性能2.92mm边缘发射连接器产品系列是专为当前常用的薄型基板设计的。基板厚度的典型值为5到10mil(0.127到0.254 mm),其介电常数在3.0到3.5之间。而以前的高频板材料的厚度一般为30mil,介电常数较低,约在2.0到2.5之间。

随着毫米波系统的发展,其趋势是基板越来越薄,介电常数越来越高。较薄基板上的阻抗匹配和50Ω微带线的宽度能更好地适应毫米波组件的小几何结构,实际上这是个折中的方案,因为较薄的材料和较窄的微带线也会产生更多的损耗。

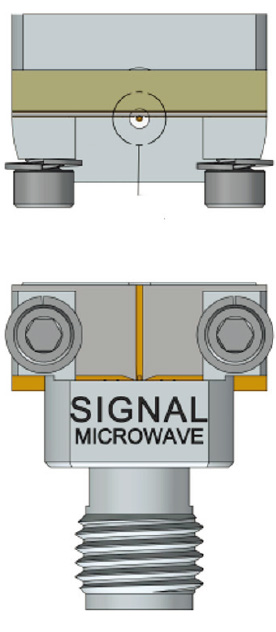

使用Signal Microwave新开发的2.92mm边缘连接器,无需焊接即可实现连接器的安装。该连接器设计有一个12mil的中心导体和一个39mil的外部导体,一个6mil的引脚位于印刷电路板的顶部,产生了向顶部的偏移。在8mil测试板上,基板接地和同轴接地之间有3mil的微小台阶。

对于单个连接器,电压驻波比(VSWR)的最大允许值为1.15:1(即相当于23dB回波损耗)。安装在8mil厚FR-4等级的RO4003基板上的两个边缘发射连接器通过1英寸长的50Ω微带线相连接,其VSWR最大测量值为1.2:1(0-40GHz)。插入损耗会随着频率的增高而逐渐增加,在频率为40GHz时插损将低于3dB,当然这也包括了1英寸长微带线的损耗。

Signal Microwave可以提供设计支持,通过优化板上的接口以获得最佳性能。也可提供附带有资料和测试板的连接器样品供客户评估。
