低成本6GHz矢量信号发生器
材料来源:《微波杂志》2020年1/2月号           录入时间:2020/2/4 15:59:32

Low Cost 6 GHz Vector Signal Generator

Signal Houndwww.signalhound.com

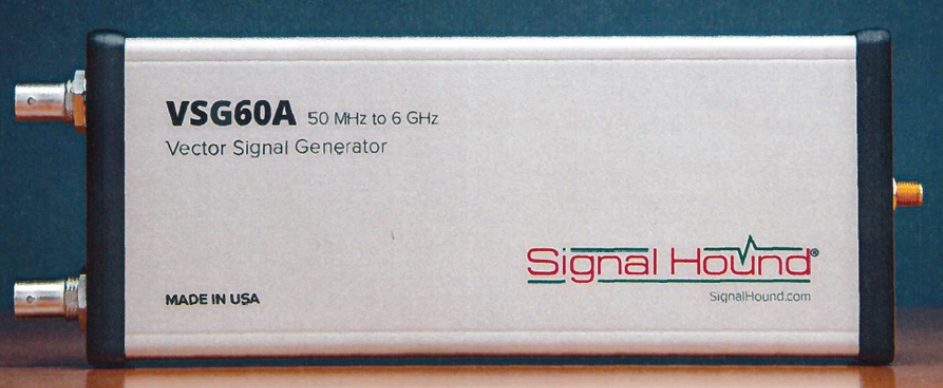

Signal Hound推出了型号为VSG60A的新款50MHz至6GHz矢量信号发生器,可以极低的价格获得性能卓越的矢量信号。低相位噪声、高灵敏度的本地振荡器切换时间为200μs,可进行跳频扩频测试,并且双14位DAC使用数字过采样功能可以以2或3倍I/Q符号速率运行,提供平坦、干净的基带。20MHz的基带平坦度为±0.25dB,40MHz的基带平坦度为±0.5dB(典型值)。输出功率范围为+10至-55dBm。

VSG60A 6GHz矢量信号发生器具有40MHz的流调制带宽。它包括各种预编程的调制类型,包括Wi-Fi、QAM、PSK、CW、脉冲、多音等。误差矢量幅度通常为0.3%(1GHz载波、1MSPS、16-QAM、0.35的Alpha、升高的余弦),典型的相位噪声在1kHz偏移下为-114dBc/Hz,在1MHz偏移下为-135dBc/Hz。

数字可调内部VCTCXO可确保在整个温度范围内将频率误差保持在最低水平,或者可将外部10MHz输入用于0ppm频率误差。在整个温度范围内的稳定性为±0.28ppm,并且老化时间小于1ppm/年(典型值)。触发输出可用于使VSG60A与其他测试设备同步。

自定义API可用于以高达51.2MSPS的任意采样率将I/Q数据连续传输到VSG60A,或使用该软件加载CSV、二进制short int或二进制浮点I/Q文件。数据流传输到仪器时,校正将自动应用。

这款VSG的价格不到2500美元,其性能卓越,可与昂贵的仪器相媲美。
