27-67GHz互连解决方案
材料来源:《微波杂志》2019年7/8月号           录入时间:2019/7/30 16:32:17

27 to 67 GHz Interconnect Solutions

MCV Microwave, www.mcv-microwave.com

MCV Microwave公司已开发出覆盖27-67 GHz的全系列高性能连接器、适配器和定制电缆组件,并提供直到110 GHz的特殊互连解决方案。MCV的标准50 Ω、75 Ω连接器和适配器,包括SMA、SMB、Mini SMB、MCX、MMCX SMZ/BT43、1.0/2.3、1.6/5.6、7.0/16.0、BNC、TNC和N、F与G型。对于精密和高频应用,50 Ω连接器和适配器涵盖了1.0、1.85、2.4、2.92和3.5 mm的类型,以及SSMA、SMA、AMPM、SMP TNC和N型,覆盖了包括所有4G和5G频段的典型射频/微波频率。FAKRA汽车射频连接器和电缆组件已上市。严格的尺寸控制,以及金、镍、银或三种金属的电镀,确保了最高的性能。

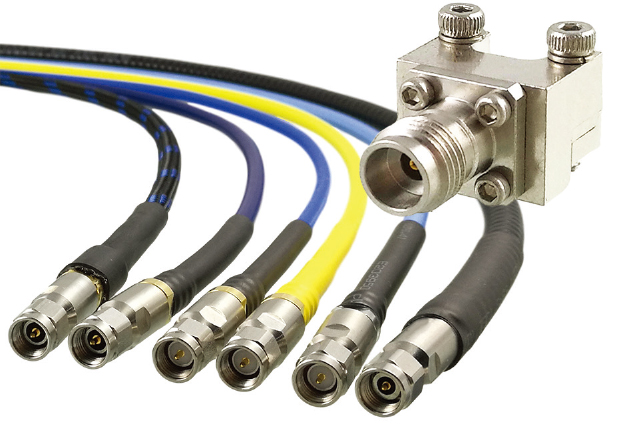

MCV采用专有的电缆组装技术,以及优选的电缆类型和高质量的连接器(大多数是公司自制的、部分由供应商提供),提供标准和定制的射频电缆组件,以满足大多数客户的要求。标准射频电缆包括带屏蔽选项的RG和LMR、半刚性、柔顺、波纹状低损耗绝缘、低无源互调(PIM)、大功率、含D38999的多端口解决方案。这些测试电缆组件的频率可达110 GHz,并且为需要复杂手工成形的半刚性电缆提供了一种灵活、可手工成形的替代方案,在精密网络分析仪和常规实验室应用中确保了测试和系统跳线的性能。

MCV的定制电缆是按精确的电长度制造的,用于诸如导弹导引头、相控阵天线等相位匹配或延迟线应用。两条电缆之间的延迟通常小于2 ps;20根电缆的电缆束,其相位匹配在±5°以内。MCV凭借优越的制造技术,带直角连接器的电缆组件的典型电压驻波比(VSWR)小于1.2:1(回波损耗小于20.8 dB),带直线连接器的电缆组件的电压驻波比为1.15:1(回波损耗小于23.1 dB)。
