频率高达50GHz的2.4mm带负载SP4T及SP6T同轴开关
材料来源:《微波杂志》2019年3/4月号           录入时间:2019/4/8 15:46:21

50 GHz Terminated SP4T and SP6T Coaxial Switches

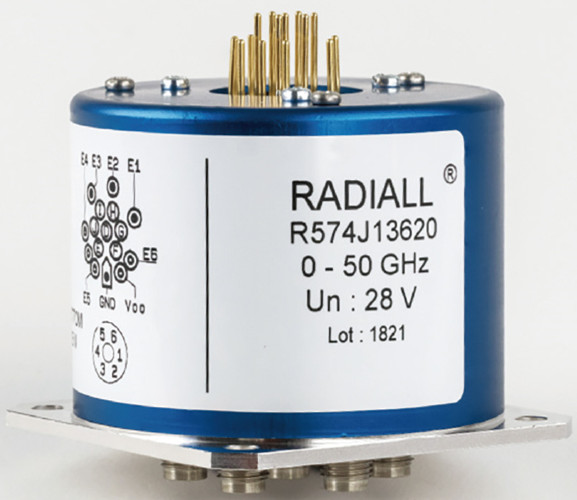

雷迪埃(Radiall)在现有同轴开关系列的基础上推出了全新50GHz带负载的SP4T及SP6T开关,能够使那些未连接的端口自动连接50Ω的负载。每个开关中的所有RF(射频)线路具有相同的电气长度,且所有的端口均配有2.4mm母头连接器。

这一全新系列开关提供了卓越的性能:当频率达到50GHz时,最大插入损耗为1.2dB,任意两个端口之间的隔离度至少为50dB,室温下的平均入射功率为3W。任何端口的电压驻波比不高于2.2:1。当频率达到20GHz时,最大插入损耗为0.7 dB,两个端口之间的隔离度至少为50dB,最高电压驻波比为1.7:1。这款开关需要标称28V的偏压,通过TTL或BCD信号启动开关,标称切换时间为15 ms。

这款全新的2.4mm接口带负载的机电开关使用了雷迪埃专有的模块化系统(RAMSES)。凭借这款具有专利的机械及电气设计,有效提高了电阻接触件的一致性,从而延长了雷迪埃同轴开关的使用寿命。在-25ºC至+70ºC的工作温度范围内,开关的额定寿命为200万次。

这两款全新的带负载开关是对现有无负载SP4T及SP6T设计的补充。所有的50GHz系列开关都十分适用于5G测试系统的24GHz、28GHz和39GHz频段,以及28GHz的军用和民用卫星频段。



Radiall

Tempe, Ariz.

www.radiall.com
