业界首个板上安装的1.0mm垂直发射连接器
材料来源:《微波杂志》2019年3/4月号           录入时间:2019/3/25 14:15:03

Industry’s First Board-Mounted 1.0 mm Vertical Launch Connector

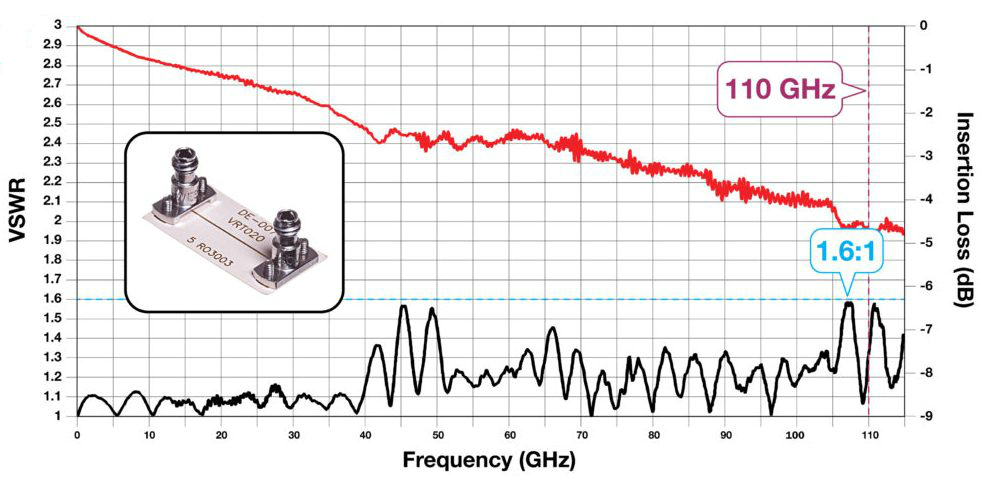

Southwest Microwave(西南微波)已经开发出业界第一个1.0mm的板载垂直发射(launch)连接器,实现了高达110 GHz范围内的低插入损耗和VSWR (电压驻波比)。24359-001J连接器的最大插入损耗为0.6dB,其VSWR在50GHz带宽内优于1.18:1,在整个110GHz带宽内不大于1.25:1。图中所示数据表示安装在一个5 mil厚的试验板上的两个1.0 mm连接器的插入损耗和VSWR的测量值。由Rogers RO3003材料制成的该试验板与一条贯穿传输线相连。

24359-001J母连接器无模式,相位响应稳定,在110GHz范围内的泄漏优于−100dB。工作温度范围为−55℃至+165℃。

Southwest Microwave的所有垂直发射连接器都可为微带和接地共面波导设计提供良好的信号完整性,都可重复使用,无需焊接即可安装。Southwest Microwave还提供1.85mm和2.92mm配置的板载垂直发射连接器,分别覆盖DC至67GHz和DC至40GHz。这些连接器具有相同的双孔法兰安装尺寸,法兰安装孔供螺钉从PCB底部插入。可为连接器提供适于不同板厚尺寸的螺钉。

电路板设计者总是积极减少连接器的占地面积;然而,设计一个110 GHz带宽的性能良好的直角发射器相当具有挑战性。

Southwest Microwave

Tempe, Ariz.

mpd.southwestmicrowave.com

Southwest Microwave将参加EDICON展示这款产品,点此报名参会
