测试和测量仪器用700MHz至26.5GHz放大器
材料来源:《微波杂志》2018年9/10月号           录入时间:2018/10/18 10:48:07

5G、Wi-Fi和SATCOM(卫星通讯)等现代应用在选择合适的仪器和测试附件进行测量并将测试结果用于表征、建模、验证或设计等目的时,需要格外小心。测试者不能仅仅是有什么设备就用什么设备,而应选择具有高线性度和灵敏度的信号源、分析仪和放大器,以确保信号保真度和准确、可重复的测量结果。考虑到这些要求,Maury Microwave公司发布了一系列基于最先进的固态GaN功率放大器(PA)模块的测试和测量仪器用放大器,专门用于50Ω和非50Ω环境的测量,以支持包括4G和5G通信、先进的Wi-Fi、雷达和卫星通信等现代应用。

性能

这些放大器的主要特性包括在0.7至6GHz、2至6GHz、2至18GHz、6至18GHz、8至12GHz和18至26.5 GHz的整个频段内具有1至50 W的连续波高饱和输出功率。Maury Microwave公司的MPA系列仪表放大器具有30至50 dB的高增益,且典型增益平坦度为±2 dB,可将典型信号发生器输出功率放大到该放大器额定饱和输出功率。用户可以使用放大器前面板上的增益调节旋钮在15至20 dB范围内手动调节增益。所有Maury放大器都是无条件稳定的,且由于下列非线性失真指标都保持在较低值,因此可确保信号保真度和被测器件的测试精度:

•二次谐波在输出的占比为-35至-15 dBc。

•在额定饱和输出功率下的杂散信号占比为-65 dBc。

•三阶互调项(IM3)在13 dB功率回退、10 MHz信号间隔条件下为-48至-33 dBc。

•在使用具有20 MHz带宽和9 dB峰均比的LTE信号、13 dB典型功率回退条件下,ACPR(临近信道功率比)值为-50至-40 dBc。

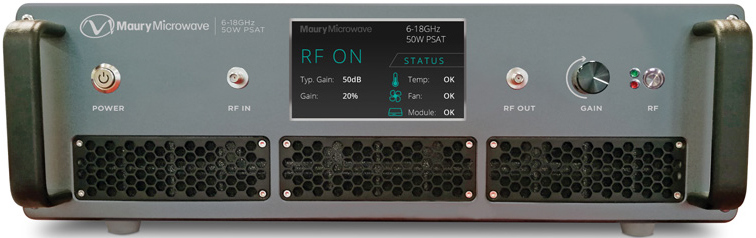

MPA系列放大器包括一个集成的LCD显示屏,可指示当前放大器的工作状态、增益和内部保护电路记录的任何故障信息(见图1)。故障保护包括在发生温度过高、风扇故障和PA模块过流时自动关闭的能力。

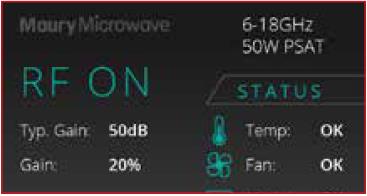

1. 液晶显示屏上显示的工作状态、增益大小和故障错误信息。

专业应用知识和可靠性

MPA系列放大器是通过利用Maury公司在RF/微波行业60多年的行业历史经验,以及30多年的晶体管表征、建模、验证和PA设计的第一手经验而创建的。作为该行业的应用专家,Maury公司为4G、5G、Wi-Fi、雷达和SATCOM等应用制造了许多交钥匙测量和建模系统,并提供培训和技术支持服务,深知使用非理想仪器和配件带来的很多陷阱,正是因此也对使用理想组件的好处深有体会。Maury公司利用这些经验设定性能指标,并设计了特定应用的仪器放大器,以作为每套测量和建模系统的主干设备(见图2)。Maury公司具备实际应用和用户角度的独特见解,使得其工程师能够对客户的整个测试平台提供技术支持,而不仅仅是针对放大器。

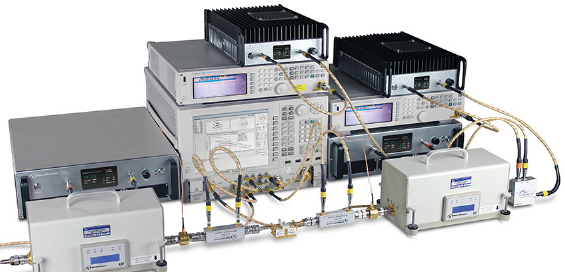

2. 一个用于矢量接收负载牵引系统的MPA系列放大器。

Maury公司的MPA系列测试和测量仪器放大器非常可靠,部分原因是因为Maury公司会在最终电气测试之前预先进行了烧机老化处理程序。该过程包括将放大器持续较长时间暴露在极端温度条件下,以鉴别早期元件故障和安装缺陷。除此之外还在连续波(CW)和脉冲连续波工作条件下,在整个额定温度范围内以最大饱和输出功率进行长时间工作,以便于识别MMIC和PA模块的缺陷或故障。在烧机老化后,采用当前最先进的矢量接收器测量系统对每套仪器放大器都进行测试(见图3)。该系统使用单音和双音输入信号独立测量基频、谐波和互调频率的功率,以及使用调制宽带信号时的真实ACPR。

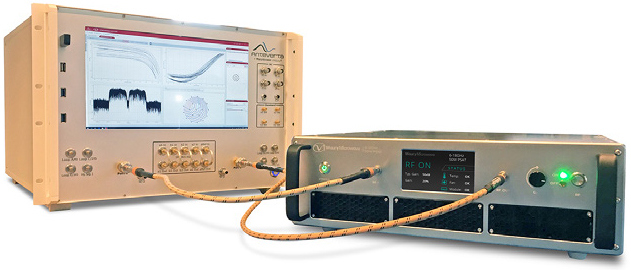

3. MPA系列放大器接受了全面的测试,包括谐波、交调和ACPR

定制和半定制

除标准产品外,Maury公司还提供各种不同频率范围、功率和增益的半定制型号。基于详细的客户调查问卷的需求信息,还可以开发全定制放大器,包括频率、输出功率、增益、谐波功率、杂散信号、互调功率、本底噪声、机械尺寸、冷却要求等。

Maury公司将在2018年和2019年期间发布更多的功率放大器:介于0.7和2.7 GHz之间的100和200 W的型号,以及更高功率的18至26.5GHz和26.5至40 GHz的型号。

Maury微波公司

美国加利福尼亚州安大略市

www.maurymw.com
