工作在5至1218MHz的具有40dB隔离度的8dB耦合器
材料来源:《微波杂志》2018年9/10月号           录入时间:2018/10/15 15:54:54

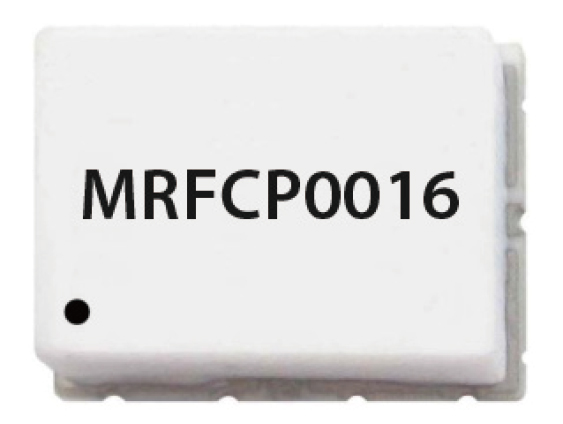

MiniRF推出了MRFCP0016,这是一种正在申请专利的高定向性耦合器,是高定向性耦合器(HDC)产品线中计划系列的第一款。MRFCP0016是一款三端口8dB耦合器,在非常宽的频率范围内(5至1218MHz)具有40dB的隔离度。该耦合器具有出色的隔离度和平坦度,插入损耗小于2dB,典型的回波损耗为20dB。无论耦合信号在哪个方向,MRFCP0016都可以在整个频率范围内实现接收和发射通道之间的高定向性。

该耦合器的样品已于7月上市,评估板可以通过RFMW Ltd.(MiniRF的全球分销商)获得。MiniRF将在今年秋季推出四端口的耦合器,16dB和20dB的耦合器还在开发中。所有HDC产品将提供0.375英寸长、0.5英寸宽、0.175英寸高的表面贴装封装。

MRFCP0016耦合器是为了新的DOCSIS全双工系统开发的,但也可以用于许多其他应用。HDC系列是MiniRF提供的各种高性能50Ω和75Ω绕线型磁产品之一。

MiniRF对无源元件很热衷,致力于提供无与伦比的质量可靠性,MiniRF还为射频/微波市场提供定制设计和按板印刷制造。MiniRF在美国加利福尼亚州弗里蒙特的公司实验室负责设计并保证新产品质量。

MiniRF Inc.

Fremont, Calif.

www.minirf.com

(408) 228-3533
