低衰减、相位稳定的40GHz电缆组件
材料来源:《微波杂志》2018年5/6月号           录入时间:2018/5/21 10:42:49

低衰减、相位稳定的40GHz电缆组件

Low Attenuation, Phase Stable, 40 GHz Cable Assemblies

Insulated Wire(IW)推出了该公司所称的最低衰减、相位稳定、工作频率可达40GHz的同轴电缆组件。157系列采用焊接固定2.92mm长的K型连接器,专为Ka频段应用定制,包括卫星通信、探测站和全部测试和测量设备。

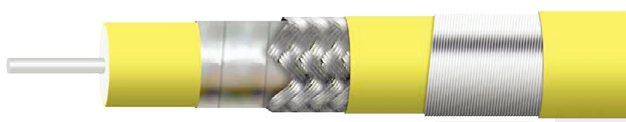

157系列采用与所有IW低损耗电缆相同的构造:带镀银铜箔和镀银铜编织网的层压EPTFE。对电缆直径进行了优化以减少衰减,在40GHz时最大值为每100英尺64dB(每米2.09dB)。典型的157电缆组件带有两个直式2.92mm连接器,VSWR低于1.1:1,在30GHz以上峰值约为1.2:1,而规范是1.35:1。其他性能特点有:时延为每英尺1.22ns,名义传播速度(Vp)为83%,弯曲半径为0.5英寸。

可选项包括一个坚固的中心导体(部件号1571)和IW的“TufFlex”加固版(部件号1573)。加固版型号的抗挤压性约为每英寸175磅。部件1571的外径为0.157英寸,部件1573的则为0.209英寸。

IW公司成立于1970年,开发了独特的PTFE层压工艺并应用于电线、电缆制造。层压工艺与已获专利的屏蔽设计使得IW可采用刚性的和可扩展的PTFE介质来开发低损耗微波传输线。

Insulated Wire Inc.

Bayport, N.Y.

www.iw-microwave.com
