24GHz雷达传感器评估套件
录入时间:2018/1/24 10:53:45

24GHz雷达传感器评估套件

24 GHz Radar Sensor Evaluation Kit

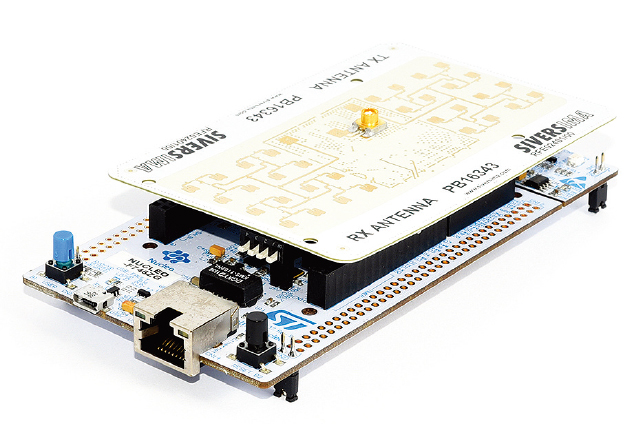

EVK02401/00是一款完整的24GHz雷达评估套件,旨在作为客户专用传感解决方案开发的一个平台。它将一只天线、模拟前端、一块带有雷达固件和信号处理软件的ARM M7微控制器单元(MCU)集成到一只易于使用的传感器(RSE02401/00)之中,使客户能够用雷达创建高性能的系统。FMCW和多普勒功能都提供了即时的距离和速度测量。其它功能包括:USB连通性,低功耗,可选用一只外部天线,一个易于使用的图形用户界面(GUI)来显示距离、速度和原始数据。

包含在EVK02401/00评估套件之中的传感器RSE02401/00,是一只完全集成的K波段FMCW雷达。为了实现低单价和高产量,它采用了低成本的表贴封装元件,且无需调谐。用户可以通过USB串口控制它并接收数据。它含有一只可重构的贴片天线,但也可以选用一只外部天线。

该传感器的设计从一开始就采用了一种模块化方法,从而能够快速定制并适应客户特定应用的要求。预期的主要应用涉及商业和工业领域中短程的距离或速度测量:需要速度或距离测量时的水平测量、接近探测和出现探测。

与非无线电技术相比,雷达传感技术的优势包括:在各种天气和大气条件下良好工作的能力,高分辨率的距离测量。它还能提供良好的工作范围。该传感器能够穿透各种非金属材料且可隐蔽安装,例如在一只天线罩之后。

Sivers IMA

Kista, Sweden

www.siversima.com
