应用于5G相控阵的39 GHz Tx/Rx集成电路
材料来源:《微波杂志》2017年9/10月刊           录入时间:2017/9/18 11:16:23

应用于5G相控39 GHz Tx/Rx集成电路

39 GHz Tx/Rx ICs for 5G Phased Arrays

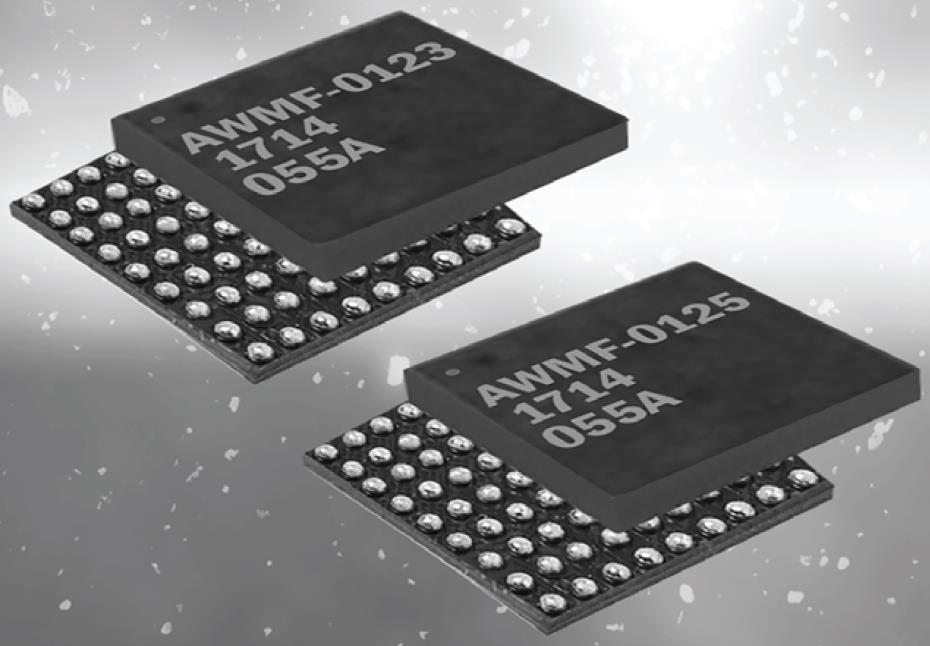

Anokiwave在之前28GHz的基础上,进一步推出了39GHz发射(Tx)和接收(Rx)集成电路(IC),此举扩充了其旗下应用于5G的Ka波段波束赋形IC产品线。AWMF-0123和AWMF-0125这两款“四核芯片”的工作范围为37.1至40 GHz,支持四个辐射单元,其中每个天线元都具有5 bit可调相位及增益来实现波束控制。AWMF-0123/5 IC的Tx输出功率可调,1 dB压缩点为+12 dB,Rx噪声系数为5.0 dB。IC采用3.7 mm x 3.7 mm晶圆级芯片封装(WLCSP),用于39 GHz平面相控阵中实现低电感倒装芯片集成。器件所有引脚上都具有ESD保护,且偏置为+1.8 V。

目前5G毫米波开发的重点落在28和39 GHz这两个运营商及网络设备制造商投资最多的波段。Anokiwave先前与Ball Aerospace合作,宣布推出一种搭载其Tx和Rx波束控制IC的64阵元28 GHz有源电子扫描阵列。AWMF-0129是首款市售相控阵天线,旨在帮助运营商和设备制造商实现28GHz下5G样机的快速开发与评估。AWMF-0129的EIRP可达50 dBmi,为用户提供实时有源波束控制、时序控制和波形选择。

自1999年以来,Anokiwave一直在持续开发用于微波和毫米波系统的硅基IC。其研发的产品被广泛应用于雷达、卫星通信以及无线基础设施中。

Anokiwave,美国加州圣地亚哥,www.anokiwave.com
