面向5G新无线电技术的双通道混频器
录入时间:2017/7/24 9:56:39

面向5G新无线电技术的双通道混频器

Dual-Channel Mixer for 5G New Radio

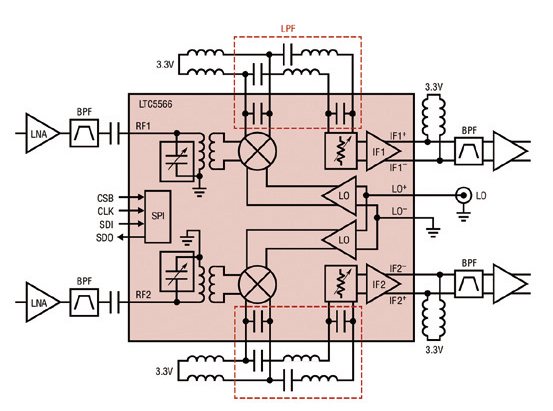

凌力尔特的LTC5566是一款宽带、高动态范围、双通道混频器,该器件集成了可编程可变增益IF放大器。LTC5566的输入频率范围覆盖300MHz至6GHz,而且针对4G和新兴的5G频段(即3.6GHz和4.5GHz)进行了专门优化。为了满足低于6GHz的5G需求,信号链路带宽为400MHz。

LTC5566基于一个有源、双平衡混频器内核,无转换损耗,并具有卓越的端口至端口隔离性能,从而降低了外部RF滤波要求。每个混频器输入包括一个集成的宽带平衡-不平衡变压器,因而提供了一个简单的单端接口。采用SPI或并行引脚,可对混频器输入进行数字式调谐,以在若干个宽广、重叠的频段(从1.3GHz至5.3GHz)上实现最佳的回程损耗。

这款混频器拥有高动态范围,在3.6GHz时具+11.5dBm输入1dB压缩点和+25.5dBm输入IP3。在高达5.8GHz的较高频率时,其输入IP3保持超过+24dBm。该器件集成的IF放大器提供12dB的最大转换增益,而且,通过采用片内SPI总线,每个通道的增益能够在-3.5dB至12dB的范围内以0.5dB步进独立地设定。LTC5566在直至3.6GHz时具有50dB的通道至通道隔离度,而且在4.5GHz时,通道隔离度可达到40dB。两个通道在整个15.5dB衰减范围内均展现了非常低的相移,这对于MIMO接收器应用是一个至关重要的参数。

LTC5566采用单一3.3V电源,当两个通道都接通时,该器件使用标称384mA的电流。LTC5566具有一种低功率模式,可确保在电源电流减小至294mA时运行,尽管这时IP3性能略有下降。

该混频器运行时的额定外壳温度范围为–40°C至105°C,并采用5mmx5mm 32引脚塑料QFN封装。

凌力尔特公司(现隶属于ADI公司)

美国加利福尼亚州米尔皮塔斯

www.linear.com.cn
