是什么阻挡了你的成果?

Jonah Paul,NI高级软件产品经理

全球各地的工程师都需要面对一个直接但复杂到难以想象的挑战:解决尚未解决的难题。甚至,人们还期望他们能以更快的速度更少的资源,来解决问题。例如,测试家用温控器。温控器仅由双金属线圈构成的年代已经一去不复返了。从湿度和温度传感器到无线电路和动作感应,如今的温控器融合了先进技术。系统的验证需要各种各样的仪器、传感器和软件专业知识,面对这些挑战,工程师应当从何入手?

在面临翻越一座似乎高不见顶的大山时,工程师可能会设计出克服巅峰挑战所需的步骤。同样地,在工程中,尽可能找到最省力的途径来测量和测试复杂系统让人感到十分困难。最终,每个步骤的效率合计成为了攀登的总高度。

现在将这一理念转化到您的工程任务列表中。通过简化各种应用中的常见任务,您可以降低开发、部署和管理工程系统所需的总时间。在众所周知的登上工程系统之巅的过程中,四块基本里程碑分别为执行核心概念、建立系统、分析数据和为未知进行自定义设计。

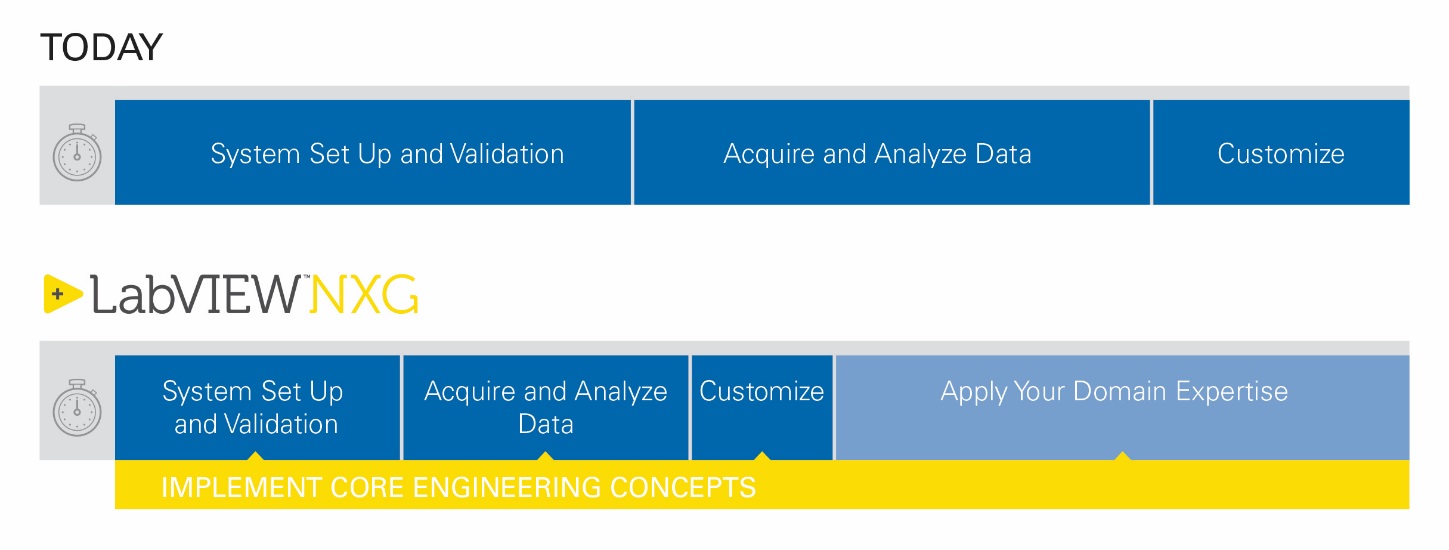

图1.通过简化常见任务来将完成任务所需的时间最小化,对管理您的时间和成本取舍至关重要。

执行核心工程概念

从Nyquist采样理论到比例积分微分(PID)系数,在您的应用中精确执行基本工程概念十分关键。但现在,仅有核心工程概念的知识已经不够了。您必须在所使用的工具和编程结构语义中执行这些概念,来创造定制的逻辑。

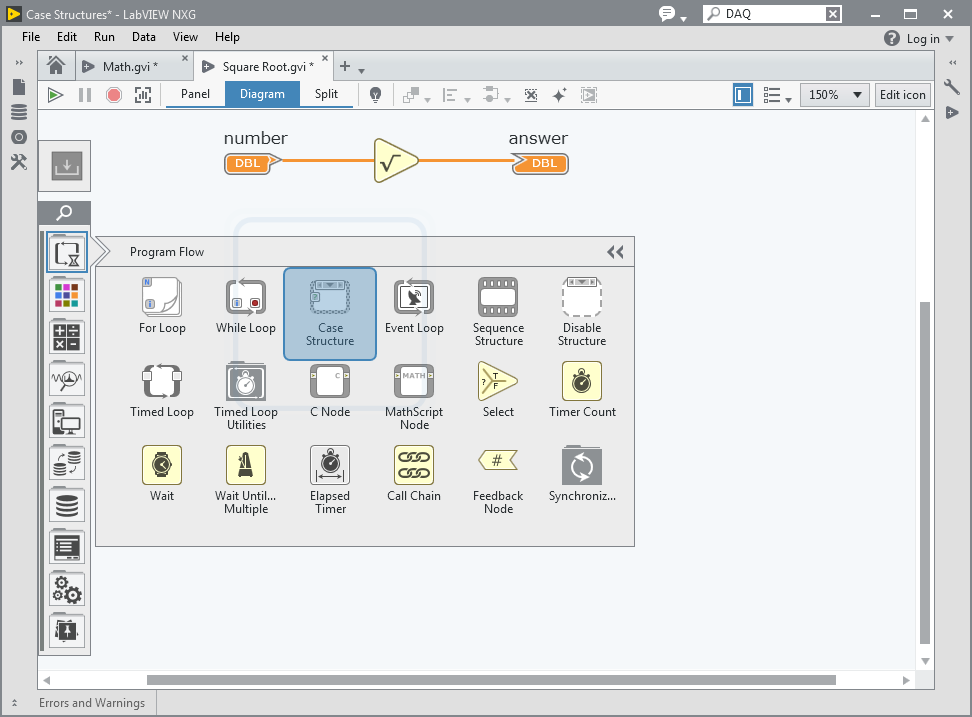

LabVIEW NXG引入了新的非编程工作流,用于测量数据采集、分析和可视化,补充了源自LabVIEW的图形数据流编程范例。它通过将原生学习系统集成至环境中,简化了使用一种新工具、编码软件语言和执行工程理论带来的挑战。这种学习系统在单一环境中共同执行以上三方面。对于空间姿态,在您第一次使用这些新功能时,该环境显示覆盖提示与上下文信息。如果您需要编程概念的介绍,如循环结构、数据类型或进程通信,LabVIEW NXG能以一种使您熟悉环境的方式来进行介绍。

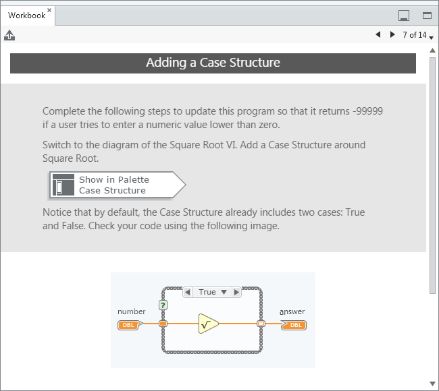

如需更多关于一种概念为何有用且如何发挥作用的信息,您可以打开内置的互动课程。每节课都有示例代码和工作簿,通过丰富的媒体教材解释代码背后的理论,指导您学习概念。


图2.LabVIEW NXG提供高度集成的产品内学习,降低挫折,提高生产力,最小化学习曲线。

建立您的测量系统
市面上有大量的供应商开发仪器和传感器,您可能会发现在系统中识别和配置困难重重。例如,建立一个Histoindex Pte Ltd系统,用于建立一台激光显微镜,用于分析未染色活检标本。基于PC的系统依赖五种不同的子系统,包含不同的仪器类型,包括检流计、激光和摄影机。2 这样一个系统会让发现硬件、安装正确的驱动、配置和验证安装等基础任务变得十分费时。

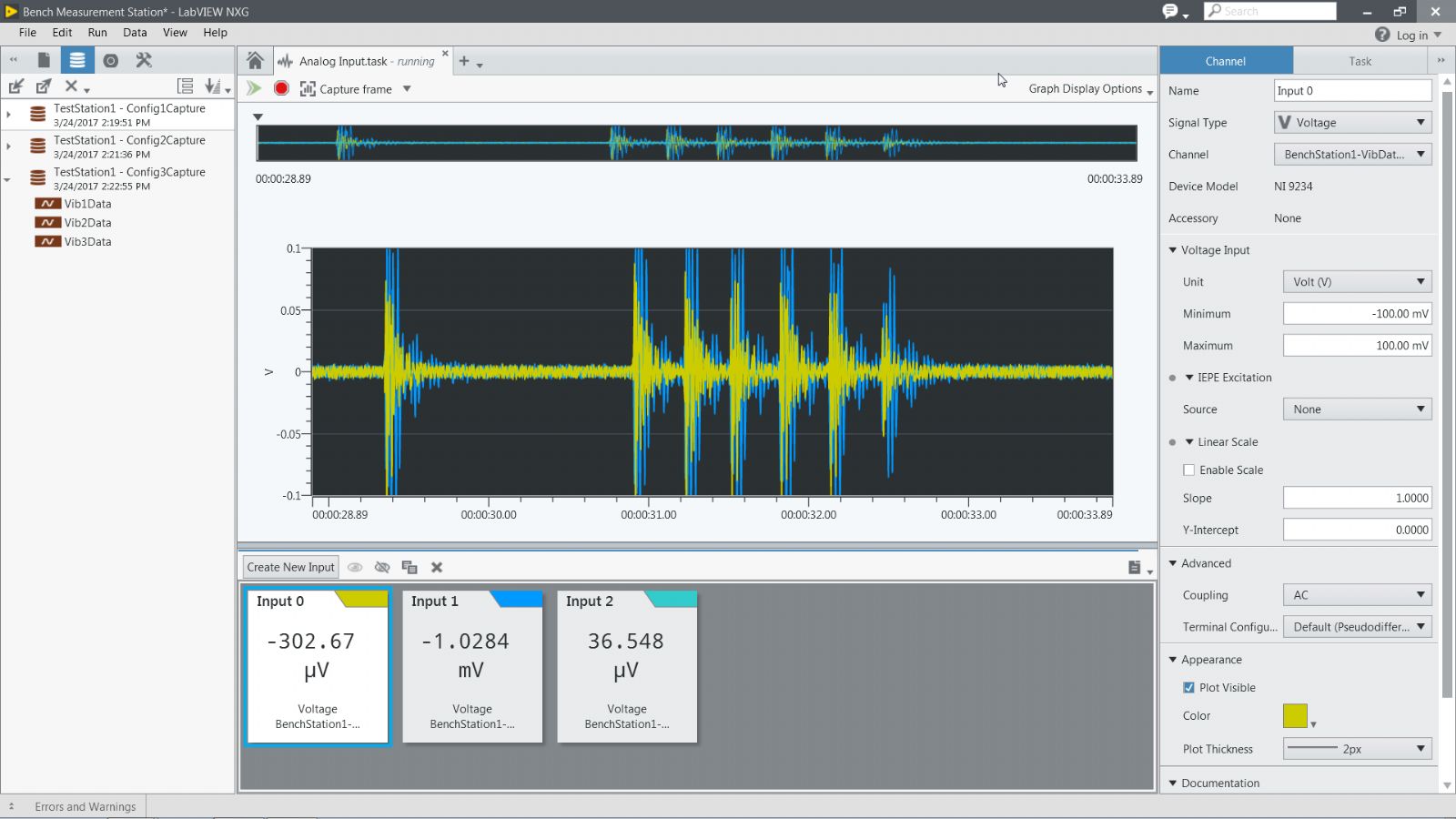

LabVIEW NXG带来交互式工作方式,简化关键安装步骤。无需编程,凭借自动发现和驱动识别、集成文档和交互式软面板,可立即采集信号并可视化,帮助您快速验证硬件配置,并观察测量。

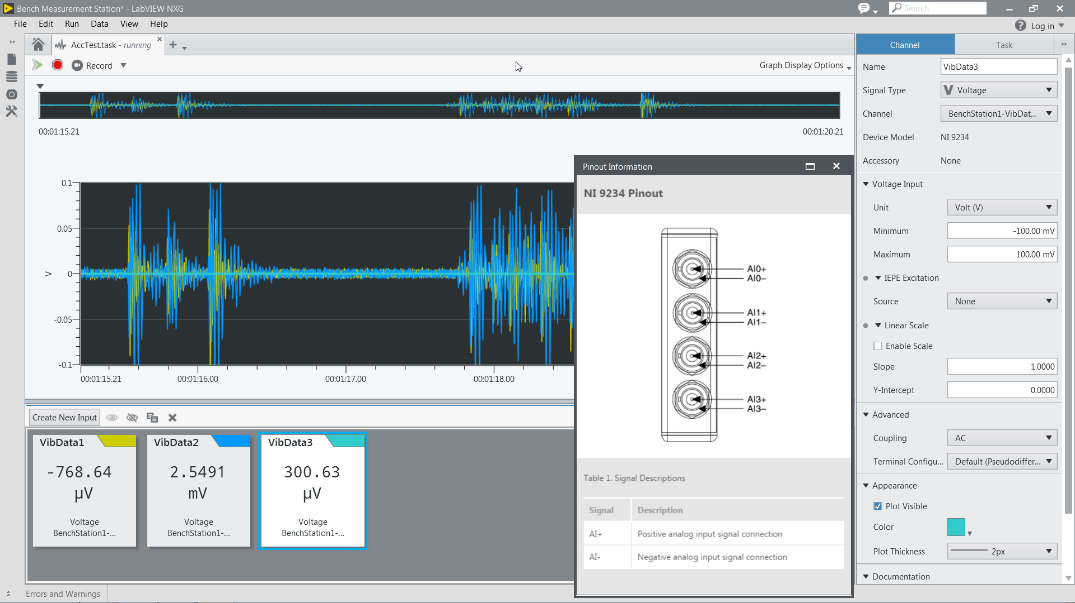

图3.LabVIEW NXG提供交互式环境,快速启动数据采集,轻松获取硬件配置、规范和手册文档。这能缩短系统安装建立时间。

通过简化这些费时但重要的步骤,您可以将注意力集中在自己所擅长的具体应用细节中,增加最独特的价值。

分析测量数据

在过去,系统表征只需测量较少类型的传感器信号,因此有更多的时间进行之后的分析和报告生成。但如今,您需要获取的物理测量无论是数量还是类型都大幅增加。

例如,Instituto Hidráulico de Cantabria的研究人员建立一个液压研究系统,需要集成一系列的传感器,包括自由表面运动传感器、应变仪、超声波测距仪和激光系统。有了所有这些传感器和执行器,研究人员需要有能力获取数据,而且得到同步的测量数据,用于之后的分析和提取结果。

随着测量系统复杂性提升,Instituto Hidráulico de Cantabria的工程师用来洞察分析测量结果的时间最终变得越来越少。另外,以往用于帮助分析信号的工具通常是从其他行业借来的,互不相关,没有办法验证和测量工程师所需的技术测量、分析和系统结果进行优化。

在LabVIEW NXG开发环境中,您需要采集、分析和可视化的数据一直存在,因此您可以最大化地利用工程系统获取的不同传感器和执行器信息。这种新体验所基于的理念是如果您能看到数据,那么只需点击一下就能获取。数据包括了信号、配置、分析结果、输入和输出——几乎涵盖了环境中的全部。随后,LabVIEW NXG帮助您在集中式数据管理面板中收集项目采集的数据,您可以轻松地交互管理您的工程数据。


图4.您可以使用LabVIEW NXG所提供的工具,在环境中的几乎任何地方立即获取快照,在一个公共资料库中管理项目数据集。

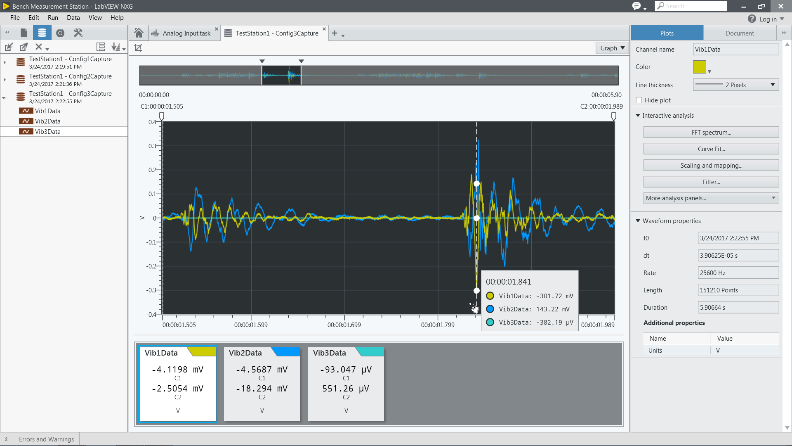

在数据资料库中,您可以使用集成数据浏览器快速探索您的数据,初步检查波形中您感兴趣的点。然后,您可以点击感兴趣的区域交互式分析数据,立即将测量分析可视化。另外,您可以形象地实时调整参数,根据您的项目需求调整分析例程。

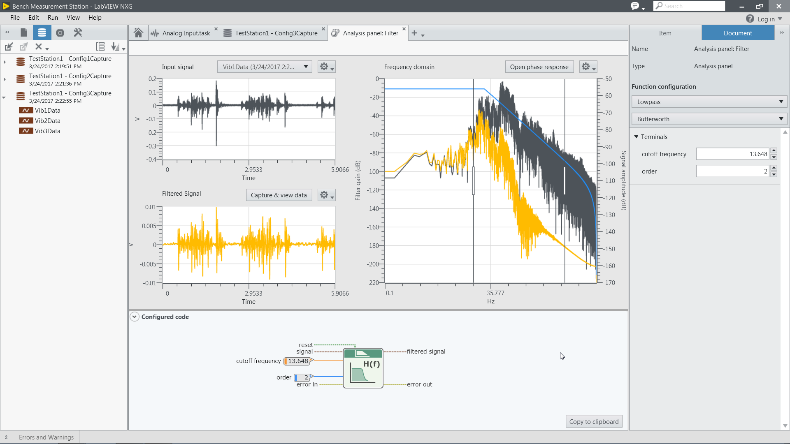

图5.直观的调整、拖拽实验数据驶入和实时结果可视化能降低您调整分析参数所用的时间。

为未知设计

尽管项目一开始都承诺会是常见或常规的,但往往会变得越来越复杂。Muc-Off Ltd的工程师直接地体会到了这一点,他们制造测量夹具,优化润滑剂性能。团队需要调整设备以应对不同的链轮、链型、齿轮速比、期望功率和速度。设备早期的迭代使用固定功能性测量仪器,用于数据采集和控制;但该系统难以维持,不具备定制化能力和硬件多样性,无法在紧张的时间表内完成工作。

为了克服这一点,LabVIEW NXG建立在NI以软件为中心的平台上,包括了模块化硬件和广阔的生态系统。这种灵活的模块化方式旨在与不断变化的项目要求一同演化,并且在LabVIEW NXG的工程工作流中拟人化,帮助您从硬件安装、原始测量和分析转化到高效开发环境中。这对定制测试和测量系统十分重要,因为只有身为工程师的您可以做到。通过这一向定制化的转型,您保留了工程洞察、配置和分析例程。LabVIEW NXG能让您在更高水平的起点开始,当您需要更先进的分析、逻辑或自动化时,您可以快速建立在您已经完成的内容上。

过去30年来,成百上千的工程师和科学家使用LabVIEW,通过工程任务抽象化提升生产力,图形编程直观的功能视图让他们获益匪浅。LabVIEW NXG建立在该经验的基础上,结合了对常规开发任务进行工程相关的优化,帮助您缩短系统开发时间。从快速交互式编辑,如布线预览和编辑器缩放,到配备单元线和新UI元件的用户接口以使用统一的调试探测器窗口,您可以利用这一开发环境,以更少的点击,创造专业的工程系统。


图6.LabVIEW NXG是一种基于最新技术的自适应性的编辑器。其快速的编辑交互和用户接口建立能力缩短了创造专业工程系统的时间。

获得更好的结果

改变在工程中持续存在,而结果有助于推动更快、更创新的解决方案。应对更快节奏的唯一方式就是换一条不同的途径—为工程师和科学家量身定做、让他们能够关注结果。这种方式能为当今的工程师提供即刻的洞察以及快速迭代的能力,突破节奏缓慢的障碍。使用LabVIEW NXG,你可以加速工程进度、推动世界大步向前。
