QUICKLINK快接连接器取代表面安装连接器

QUICKLINK Eliminates Surface-Mount Connectors

Ardent Concepts公司正在致力于推出一款新的无需焊接、旋转锁紧、压接式连接器,用以替代市场上常用的安装比较繁杂的表面安装连接器,如SMA、SMP、GPPO等连接器。

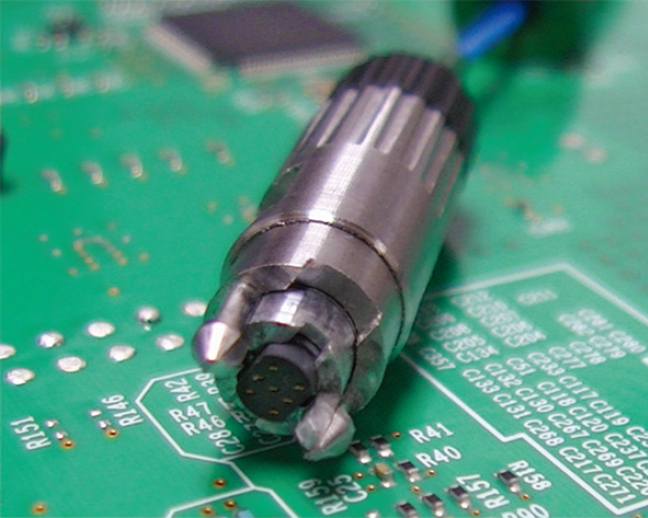

不同于表面安装连接器那样在PCB板上需要一个底座,Ardent Concepts的专利产品QUICKLINKTM快接连接器把连接器和底座整合在一起,可以直接安装到PCB板上,这种旋转锁紧连接器的引脚设计使得只需要在印制电路板上开两个小通孔及设置电路连接用的触点即可,印制板上的触点可以根据需要放在PCB的任何部位,都可以实现方便的安装和快速的连接,既不需加工螺纹,也不需要任何安装工具。

QUICKLINK快接连接器可以满足如PAM4信号及毫米波信号传输的带宽要求,它在DC-70GHz全频段都有很好的性能表现。在DC-40GHz频段,最大插损为1.5dB,而在DC-70GHz频段,最大插损为3.0dB。与50Ω阻抗匹配时,DC-70GHz频段的回损是18dB或更好。在DC-70GHz频段,串扰和耦合干扰最大为-70dB。不需焊接的QUICKLINK连接器可以避免因连接不好信号断开而产生的信号失真,还可以消除因接触不良而可能产生的不准确的测量结果。该款连接器在超过1000次的连接配合过程中都能保持电气性能的稳定。

在产品开发环节中,QUICKLINK独有的设计,即通过取消表面安装连接器,可以减少因电路板的更新而产生的元件浪费。在产品生产环节中,QUICKLINK快接连接器减少了测试和生产的时间,也可以通过它为查找系统信号、排除故障提供测试点。 (译者:郑岳忠)

Ardent Concepts Inc.

Hampton,N.H.

(603)474-1760

info@ardentconcepts.com
