防松动负载可避免出现重大故障

Security Terminations Help Avoid Catastrophe

一个50Ω的射频负载，如果在使用的时候出现意外的松动，最好的情况是仅产生测量数据的错误或只引起系统性能的降低，而最坏的后果，可能是导致其中昂贵的器件如功率放大器等的损坏。为了防止这种情况的发生，Cinch Connectivity Solutions公司开发了一个系列的“防松动”负载，这种负载只能用专用的工具才能把它取下来。

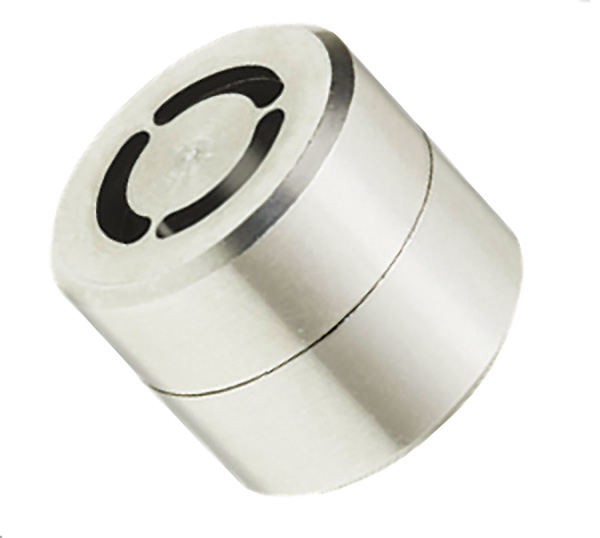

该系列防松动负载是一个不锈钢且做过钝化处理的壳体，它可以套住Midwest Microwave公司TRM-244x系列的三款50Ω SMA公头负载的任何一款产品。TRM-244x系列三款产品的工作频率覆盖8GHz、18GHz及26.5GHz，对应的最大电压驻波比（VSWR）分别为1.11、1.19及1.30；在25℃时，典型工作功率为0.5W；正常工作温度范围是-55到+125℃

连接方法：首先，用手把防松动负载旋到对应的连接器接口上，直到手与壳体开始打滑，即转不动为止，然后把安装负载的专用工具对准负载的开口并插入，用手顺时针方向转动专用工具，一直到旋紧为止。如果用SMA力矩扳手操作，那么针对黄铜SMA接口，其力矩范围是3-5磅英寸（in-lbs），而对应不锈钢SMA接口，则其力矩范围是7-10磅英寸。现在该负载就是可靠和牢固的了，只有使用专用的工具才能把它分离。如果需要卸下该负载，只要把专用工具对准负载开口并插入，使用SMA力矩扳手，并逆时针方向转动扳手使之松开，当完全松开后，就可以用手把它取下来了。

与市场上的普通负载用途不一样，Cinch Connectivity Solutions公司的防松动负载主要用于实验室的测试设备上以及生产领域的生产测试系统和设备上。 （译者：郑岳忠）

Cinch Connectivity Solutions

Waseca，Minn.

www.cinch.com
