CST工作室套装2017提供全尺度的电磁仿真

CST STUDIO SUITE 2017 Offers EM Simulation on Every Scale

Computer Simulation Technology（CST）

电磁仿真降低了设计成本和时间，使用户能够从设计的最初阶段分析和改进元件及系统的性能和合规性。CST STUDIO SUITE® 2017（CST工作室套装2017）电磁及多物理场仿真套件，引入了一些新的功能，进一步扩展了软件的应用范围。这些功能包括整个套件的前端和后端改进，有些专注于综合和仿真元件的工具，也有一些则用于在系统中管理和分析这些元件。

专用三维滤波器设计模块

交叉耦合滤波器是一种紧凑和高效使用频谱的微波无源器件。然而，此类滤波器比较复杂和敏感，使用传统的方法设计非常困难。三维滤波器设计模块能够自动综合交叉耦合和双工滤波器，使其达到包括传输零点频率、品质因数Q值和等纹波等设计要求。三维滤波器设计模块可以计算交叉耦合滤波器的耦合矩阵，工程师可以以此为基础进行设计和优化，生成一个完整的滤波器原始模型，并用CST工作室套装的三维求解器进行精确的全波仿真，见图1。

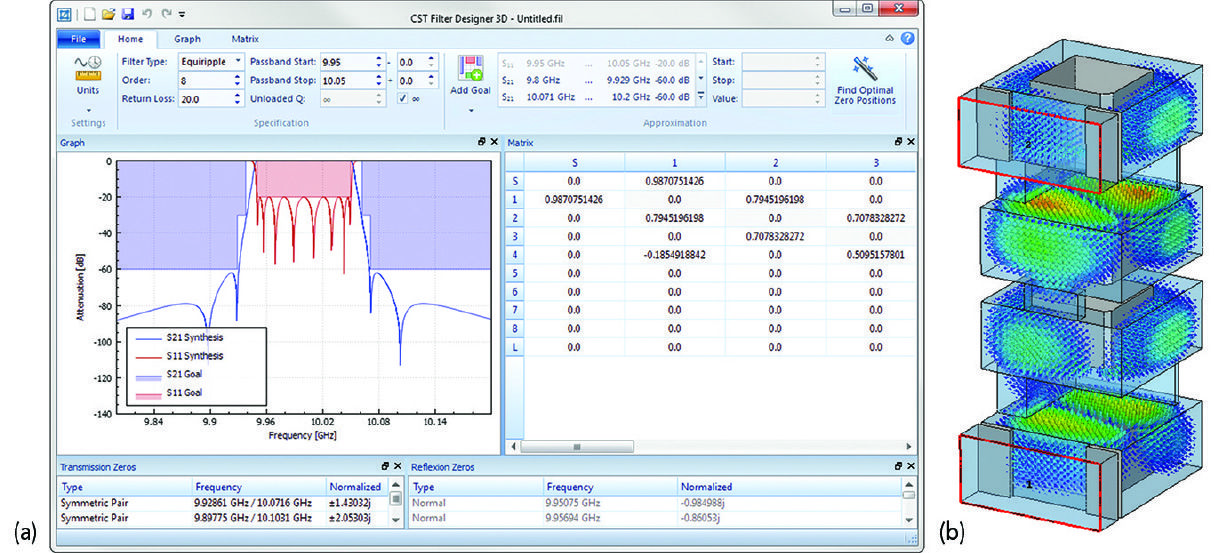

图1、使用专用三维滤波器设计模块设计多模腔滤波器（a）及其场图（b）。

天线互耦计算

系统工程师和电磁兼容(EMC)工程师通常关心载体上各天线间的互耦或隔离度。电小载体上天线互耦可以采用CST^®时域求解器和积分方程求解器进行精确仿真。而对于电大和超电大载体，如飞机、舰船、建筑群等，则采用CST2017版新引入的基于弹跳射线法的天线互耦计算更为高效。

共址干扰冗余度模块

系统间的电磁干扰冗余度在许多应用中都是一个关键指标，比如在一个平台的天线间或PCB上各通道间的相互干扰强度或耦合度。如图2所示，新引入的共址干扰冗余度模块提供了一种高效快捷且直观的工具，由仿真得到的耦合数据（包括用高频渐近求解器计算耦合的新功能）给出各接收端口上潜在的电磁干扰（EMI）冗余度。共址干扰冗余度模块可以对各类收发组件进行电磁干扰冗余度的仿真并给出检验解决方案。

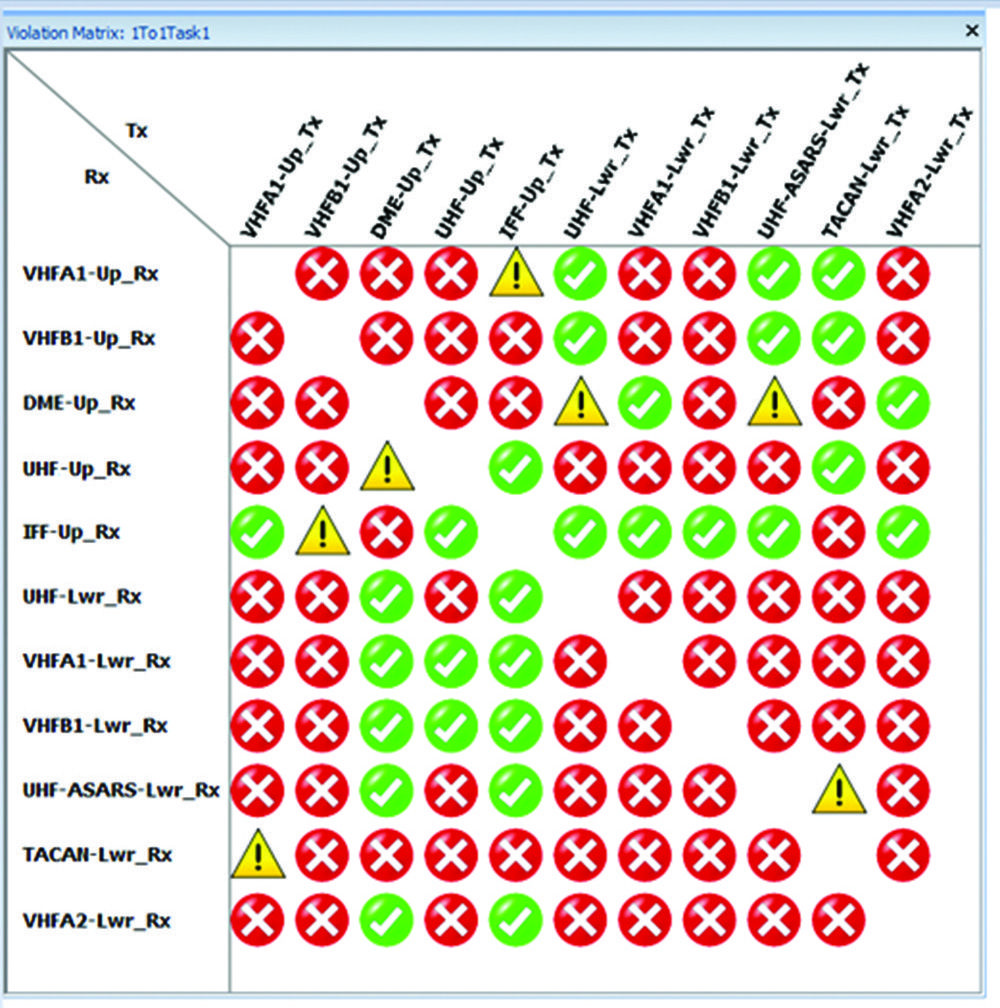

图2、共址干扰冗余度模块显示了哪个射频系统组合引起了共址干扰。

共轭热对流（CHT）求解器，应用于电子产品冷却的计算

热效应在大功率或高速应用中十分关键，过热可引起热膨胀、失谐并有可能损坏设备。准确地仿真这些效应就需要把电磁和热求解器连接在一起，进行多物理场仿真。在CST工作套装2017版的多物理场工作室中，我们增加了共轭热对流（CHT）求解器。它使用计算流体动力学（CFD）进行气流通过设备的冷却仿真，可以考虑风扇和通风口的影响。有了CHT求解器，用户可以在多物理场仿真中将冷却系统考虑进去，在原型设计时进行系统的设计和优化。

3D模型库
许多公司均收集了各自常用的仿真模型或组件，把它们组合和修改并用于创造新的产品。CST STUDIO SUITE 2017版的三维模型库提供一种简捷的模型存储、管理和查询工具。我们可以把模型放到模型库中，加上标签和版本控制后存档。然后我们就可以搜索和下载这些存档后的模型或组件，将其集成到新的设计项目中，这样就加快了产品的前期设计。用户可以创建公共和私人库。模型可以加密，以保护用户的设计机密。

芯片导入界面
随着速度的提高，设计集成电路（IC）时越来越需要3D全波仿真。对类似于电感这样的RFIC元件，尤其如此。CST STUDIO SUITE 2017芯片界面支持导入Open Access Database和GDSII格式的IC设计，仿真逐层的IC制造工艺，生成适合于电磁仿真的逼真的三维IC模型。

阵列天线模块的改进

阵列天线模块是CST工作室套装的一个成熟工具，从仿真单个元件到自动构建整个阵列天线，它给用户提供了天线设计的自动工作流程。2017版将支持非周期性和任意三维阵列，大大拓展了该模块的应用范围。
