频率高达70GHz、动态范围>100dB的功率分析仪
录入时间:2016/12/27 10:42:02

频率高达70GHz、动态范围>100dB的功率分析仪

Power Analyzer Reaches 70 GHz with >100 dB Dynamic Range

安立公司,美国加利福尼亚州摩根黑尔市

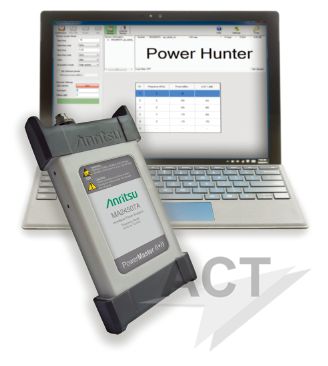

来自安立公司的MA24507A Power Master™(功率测量大师)选频式毫米波功率分析仪,由世界上第一款选频式功率传感器组成。采用安立公司独家的ShockLine非线性传输线技术(NLTL),Power Master具备业内最宽的频率测量范围、更快的测量速度、用户根据需要自定义测量频率的能力,测试仪表可以方便地由USB供电工作。

ShockLine的优点

使用具备最先进技术、体现最高水平、基于ShockLine技术的接收机,采用安立专利的NLTL技术对射频信号进行采样。它赋予安立仪表高频信号快速采样的能力,而通常这需要昂贵的阶跃恢复二极管进行采样。NLTL技术使得安立的高频矢量网络分析仪VectorSTAR和ShockLine成为业界领导者。使用Power Master,NLTL技术能实现精确的毫米波功率测量,而且仪表体积只比智能手机稍大一些。

ShochLine接收机对所有频率点都具备大于100dB的测量动态范围。其它类型功率计,使用二极管或热敏式传感器检测射频功率变化。它们可以提供高精度的功率读数,但是功率的测量范围存在局限性。典型的二极管传感器仅能测量到-60dBm的高频信号,还需要增加多次平均,才可以获得稳定的读数。热敏式传感器更差,只能感应到-30dBm。使用ShockLine接收机进行功率测量,Power Master可以精确地得到小于-100dBm信号的功率读数。由于毫米波存在非常大的空间传输损耗,这将特别有利于毫米波的空口(OTA)测量。例如802.11ad接入点和汽车雷达,可测到的信号一般都低于-90dBm。

使用Power Master,用户可以读取从高到低各级功率电平,以实现非常重要的测试。例如:校准毫米波系统的发射和接收;或者测量毫米波信号在不同距离或者通过不同目标的信号强度。Power Master的灵巧性可实现更多的验证测试,应用于更多场合,创建更强大的测试系统,帮助工程师完成更好的设计和更可靠的产品。

靓丽的特点

Power Master使得客户可以定义不同频段,同时测量不同频段的功率。基于二极管或热敏式的传感器,本质上是宽带的,这意味着不管频率定义如何,测量是聚集了所有频率信号的功率,所以它不关心多应用情况。所以在外场或在实验室故障排查时,则可能不能正确地标定系统特性。例如,当现场测试无线回传网络的信号强度时,二极管或热敏式功率传感器将无法分辨传感器频率范围内的不同频率之间的射频信号,这将导致测量毫无意义。使用Power Master,现场技术人员可以定义频率信道并测量相应信道的信号功率,实现对需要的信号进行测量,或者实现识别特定的不同信道的干扰信号。在实验室,工程师可以使用Power Master进行故障排查,识别未知信号、污染的本振、损坏的器件或者外部干扰信号。

尤其令人振奋的是,由于采用了ShockLine技术,这些性能能够在一个轻便的、USB供电的仪表中实现,使其完全适用于外场或实验室。Power Master的体积比智能手机稍微大一些,大约6" × 3" × 1",重量小于425克。对于现场测试,它可以装配在一个标准的1/4"安装端口,和各种机柜兼容,并且可以非常完美地使用传感器到任意测试地点连接,甚至比人更高的地方连接。在实验室,如EMI屏蔽仓,它可以连接传感器到OTA测试定位的三角架上。传感器还可以安装在探针台的固定孔上。不需要购买昂贵的低损耗测试电缆连接到功率计上,Power Master可以直接连接到探针台,从而改善测量精度,提高可靠性。

Power Master具备USB功率计具备的优点。由于不需要进行频率参考校准,传感器可以一直连接在测试系统上,避免了测试过程中连接和拆除引起的误差。此外,传感器还可以通过USB端口进行远程操控,或者通过安立公司免费的专用功率测量软件工具PowerXpert™(功率测量专家)进行功率测量。PowerXpert已经升级,可以在用户定义的不同频段内,自动搜索6个信号峰值,或者同时检测6个不同信道的射频功率。

无论在实验室还是在外场,Power Master将提供革新的功率测量能力,能测量的功率在业界最低、具备多频率信号测试选择性和USB供电仪表的方便性,Power Master是人们测试毫米波信号,诸如WiGig、Wireless HD、汽车雷达和其它毫米波应用的必选工具。

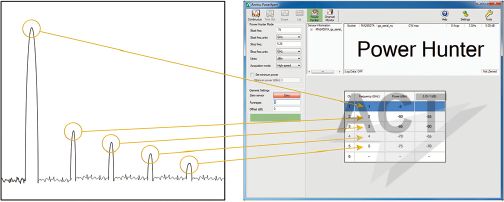

1PowerXpert让用户可以在高达70GHz以下的任意频道内查找CW
