“组件”选项卡可让用户从自动填充的项目网络列表（原
理图）中指定要匹配的两个目标网络，以及设置匹配网络的 Harm Area Match Region
约束条件，包括区数量、拓扑、组件类型和配置（串联/并 Swp Max
e + 9
联）。拓扑的有效性取决于所选组件的类型和“最大区数量” 7.5
的设置值。每个区均为一个串联或并联组件。向导优先考虑具
有最大区数（例如N）的拓扑，然后逐步减少，直至具有N-3 + + +
个区的拓扑。 + + + + + +
+ + + +
+ +
+ + + + + + +
负载牵引示例 + + + + + + + + + +
如果设计人员需要基于非线性负载敏感性能数据开发匹 + + + + + + + + + + + +
配网络，则综合器可直接与软件内的负载牵引数据相连接。 + + + + + + + + + + + +
例如，在给定频率范围内根据等功率附加效率（PAE）和等功 + + + + + + + + + + + + +
率曲线生成的阻抗轨迹可绘制在如图5所示的5Ω史密斯圆图 + + + + + + + + + + + +
+ +
上（63% PAE和1 dB功率压缩，约125 W或51 dBm，5个频率 + + + + + + + + + + +
点在1.8 - 2 GHz范围内）。或者，设计人员可以绘制重叠等值 + + + + + + + + + + + +
线，来表示PAE和1 dB增益压缩等值线的交点，如图5b所示。 + + + + + + +
+ + + +
设计人员可以选择直接在软件中指定负载牵引结果，而 + + + +
+ + + +
不是设置阻抗目标。用户只需设置好目标（在本例中，目标是 +
63% PAE和51 dBm输出功率），而无需为每个频率点设置特定
阻抗值。在这种情况下，综合器内置的自动化程序就会基于性
Swp Min
能目标而非阻抗开始工作，这提供了一种更直观的方法。综合 –0.872724
器为子频带提供此功能，以支持多频带匹配网络。目标也可以

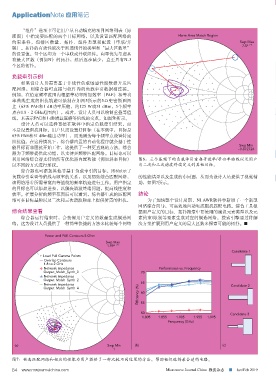

利用网络综合器支持的所有优化器内置功能（例如斜率目标） 图6：三个基频下的负载牵引重叠等效率/等功率曲线以及用户
以不同的方式进行加权。 为二次和三次谐波终端定义的其他目标。
综合器也可添加其他非基于负载牵引的目标。图6显示了
负载牵引重叠等值线与频率的关系，以及初始综合匹配网络， 的性能结果以及生成的布局图，从而为设计人员提供了视觉辅
该网络沿着所需带宽内等值线的频率轨迹进行工作。用户指定 助，如图7所示。
的目标也可以添加进去，以解决谐波终端问题，提高线性度和
效率。扩展分析的频率范围后可以看到，综合器生成的匹配网 结论
络可在目标基频以及二次和三次谐波频率上提供所需的阻抗。 为了加快整个设计周期，NI AWR软件中新增了一个新型
网络综合向导，可高效地自动生成阻抗匹配电路。综合工具根
综合结果查看 据用户定义的目标、拓扑搜索中要使用的建议元素类型以及元
综合器运行结束时，会按照用户定义的数量生成候选网 素约束/限制等要素生成对应的候选网络。搜索引擎通过将解
络。这为设计人员提供了一种简单快捷的方法来比较每个网络 决方案扩展到用户定义的最大区数来探索可能的拓扑。■
