ApplicationNote 应用笔记

供应商部件，也可对网络中第一个和最后一个组件添加限制条
件。这种限制可帮助设计人员确保综合网络的物理实用性，
例如确保大型外围设备附近的低阻抗传输线不会因太宽而不实
用。此外，现有偏置或馈电网络的影响也可以整合到综合网络
中。随着每次进行扩展，搜索结果都会以最佳状态到最糟状态
（满足性能目标的能力）的顺序呈现。

直观的用户界面
理想的网络综合用户界面（UI）应允许设计者交互式地
开发数量不限的网络，并针对放大器级之间或放大器和天线等
不同组件之间的噪声、功率或匹配网络进行优化。最佳反射系
数应在特定频率下指定，可以通过负载牵引数据、网络参数数
据文件或电路原理图的形式表示。在“综合定义”选项卡（参
见图4）中，用户可以设置默认阻抗或所需源/负载网络的阻抗
以及所需的匹配频率。

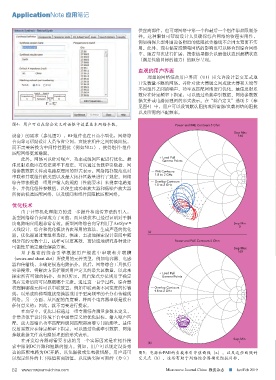

图4：用户可以在综合定义对话框中设置基本网络参数。 Power and PAE Contours 5 Ohm
Swp Max
设备）的需求（参见图2），RF组件也在日益小型化，网络综 160
合向导可帮助设计人员节省空间，直接在组件之间转换阻抗，
而不需要转换为中间特性阻抗（例如50Ω），使得组件-组件
匹配网络更加稳固。
此外，网络可以针对噪声、功率或级间匹配进行优化。最 + Load Pull
Gamma Points
佳反射系数应在特定频率下指定，可以通过负载牵引数据、网
络参数数据文件或电路原理图的形式表示。网络拓扑规范也对 –– PAE Contours
1.8 to 2 GHz
串联和并联组件的类型以及最大拓扑区数量进行了规定。网络
综合算法根据一组用户输入的规范（性能要求）来搜索电路拓 –– Overlap Contours
1.8 to 2 GHz +
扑，并优化组件参数值，以便生成功率放大器和低噪声放大器 + + + + + +
+ + + + + + +
所需的候选匹配网络，以及级间和组件间阻抗匹配网络。 + + + + + + + +
+ + + + + +
+ + + + + + + + + +
+
+ + + + + + + + + + + + +
优化技术 + + + + + + + + + + + + + + + + + + + + +
+ + + + + + + + + + + + + + + + + +
+
+ + + +
由于计算机处理能力的进一步提升和遗传算法的引入， + + + + + + + + + + + + + + + + + +
+ + + + + + +
+ + + + + + + + + + + +
新型网络综合向导成为了可能，而且该技术已经过证明对于解 + + + + + + + + +
+
+ + + + + +
+ + + +
决电路响应问题非常有效。新型网络综合向导利用了AntSyn™ Swp Min
3
天线设计、综合和优化模块首次采用的算法，生成严谨的优化 (a)
器。优化器通过重组和选择，快速、主动地探索设计空间中随
机分布的无数个点。这样可以更高效、更快速地研究各种设计 Power and PAE Contours 5 Ohm
可能性并确定最佳解决方案。 Swp Max
基于搜索的综合引擎根据用户规范中串联和并联槽 160
（series and shunt slot）所使用的元件类型，例如电容器、电感
器和传输线，来确定候选电路拓扑。然后，网络综合工具执行
穷举搜索，将解决方案扩展到用户定义的最大区数量，以此来
+ Load Pull
探索所有可能的拓扑，如图3所示。而启发式方法则用于确定 Gamma Points
现有元素后面可以跟随哪个元素。通过这一自学过程，综合器
将理解哪些元件可以串联放置，例如串联两条不同宽度的传输 –– Overlap Contours
1.8 to 2 GHz
线，以形成阶梯型阻抗变换器或用于更高频率的全分布传输线
网络。另一方面，从匹配的角度看，将两个电容器串联是没有 +
任何意义的；因此，就不需要进行搜索。 + + + + + + + +
+ + + + +
在向导中，优化目标通过一组专用综合测量参数来定义， + + + + + + + + + +
+
+ + + + + + + + + + + + + +
非常类似于设计环境平台中通常定义的优化目标。输入噪声匹 + + + + + + + + + + + + + + +
+ + + + + + + + + + + +
配、放大器输出功率匹配和级间匹配都需要专门的测量。最佳 + + + + + + + + + + + + + + + +
+
+
+
+
+ + + + + + + + + + + + +
反射系数应在特定频率下指定，可以通过负载牵引数据、网络 + + + + + + + + + + + + + +
+ + + + + + +
+
+ + + + + +
+ + + + + +
+ +
+ + + + + + + +
参数数据文件或电路原理图的形式表示。 + + + + + +
+ + + +
在开发综合器时需要考虑的另一个实际因素是在拓扑搜 (b) Swp Min
1
索中限制DC开路和短路的能力。例如，用户可以规定设备旁
边的匹配电路为DC开路，以免漏极或集电极短路。用户还可 图5：电源和PAE的负载牵引等值曲线（a），以及这些曲线的
以规定组件的上下限值和离散值，以反映实际可用的（分立） 交叉点（b），这些有助于网络综合器确定阻抗目标。
