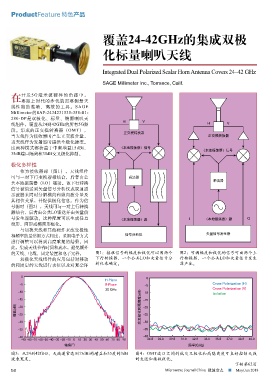

ProductFeature 特色产品

覆盖24-42GHz的集成双极

化标量喇叭天线

Integrated Dual Polarized Scalar Horn Antenna Covers 24–42 GHz

SAGE Millimeter Inc., Torrance, Calif.

在 开发 5G 毫米波硬件的角逐中，
要跟上时代的步伐就需要测量天
线性能的准确、高效的工具。SAGE
Millimeter的SAF-2434231535-358-S1-
280-DP是双极化、标量、馈源喇叭天
H V
线组件，覆盖从24到42GHz的所有5G频 H V
段。集成的正交模转换器（OMT），
正交模转换器
当天线作为接收器时产生正交波分量， 正交模转换器
当天线作为发射器时提供全极化捷变。
这两种模式都获益于中频增益15dBi、 （本地振荡器）信号
（本地振荡器）信号
35dB端口隔离和35dB交叉极化抑制。
极化多样性
作为接收器时（图1），天线组件
可与一对下行变换器相结合，后者由公 乘法器
乘法器
共本地振荡器（LO）驱动。该下行转换
信号被馈送到矢量信号分析仪或双通道
示波器来同时分解横向和纵向波分量及
其相位关系，并提供极化信息。作为信
号源时（图2），天线可与一对上行转换
器结合，后者由公共LO馈送并由矢量信
号发生器驱动。这种配置可以生成任意 （本地振荡器）源 I （本地振荡器）源 Q
线形、圆形或椭圆形极化。
与切换天线和其他硬件来改变极性
和频率的最常用方式相比，采用电子方式 信号分析仪 矢量信号发生器
进行调整可以得到高度重复的结果。因
此，集成天线节省时间和成本，避免额外
的天线、电缆、固定装置和电子元件。 图1：接收信号的幅度和极化可以用两个 图2：可调幅度和极化的信号可由两个上
双极化天线组件的应用包括对移动 下行转换器、一个公共LO和矢量信号分 行转换器、一个公共LO和矢量信号发生
的和固定的天线进行表征以及对复杂环 析仪来确定。 器产生。

0 0
H-Plane
–5 E-Plane –5 Cross Polarization (H)

30 GHz Cross Polarization (V)
–10 –10 Isolation
–15 –15
增益(dB) –20 交叉极化和隔离度(dB) –20

–25
–25
–30 –30
–35 –35
–40 –40
–90 –80 –70 –60 –50 –40 –30 –20 –10 0 10 20 30 40 50 60 70 80 90 26.5 28.0 29.5 31.0 32.5 34.0 35.5 37.0 38.5 40.0
轴角 ( ) 频率(GHz)
图3：从24到42GHz，天线通常达到15dBi的增益和35度的3dB 图4：OMT端口之间的低交叉极化和高隔离度可良好控制天线
波束宽度。 的发送和接收极化。
下转第62页
