TechnicalFeature 技术特写
当然，基站的大小和尺寸始终是射频组件供应商、基站
设计者和运营商需要考虑的核心问题。铁塔和屋顶设施的短缺
将会加剧这些问题。在实现商业规模的毫米波5G连接的道路
上，由于频率和物理学常识要求基站之间的间距为100米，站
点获取将变得非常困难。安装在灯柱、路牌、公交车站候车亭
或者其他结构上时，毫米波基站设备需要比单独安装时轻很
多，这样才不会显得太突兀。
此外，各界对有效全向辐射功率（EIRP）的重视将加剧
4T Antenna 站点获取的挑战。虽然4G LTE和sub-6 GHz的5G基站在计算波
mMIMO Antenna
束赋形增益时可能表现出类似的EIRP水平，但越来越高的频
Integrated Assembly EIRP以实现类似程度的室内覆盖。衍射损耗、口径效率和路
率将需要更高的射频功率来补偿穿透建筑物的损耗，并提高
径损耗均受频率影响（即6至12dB每倍频程）。同时，由于涂
层玻璃的趋肤深度和导电性、导电（潮湿）砌体、砖面和其他
材料的影响，穿透损耗在较高频率下会急剧增加。
健康和安全方面的要求规定EIRP的辐射限值（1mW每平
D/A A/D D/A A/D D/A A/D D/A A/D 方厘米）和禁区在4G LTE到5G过渡期间保持在可接受的水平
DFE
Signal Conditioning
CFR/DPD/Tx/Rx
FEM
RFIC
4T LTE RRH mMIMO Radio
CPRI CPRI
Baseband Baseband
(a) (b) Baseband

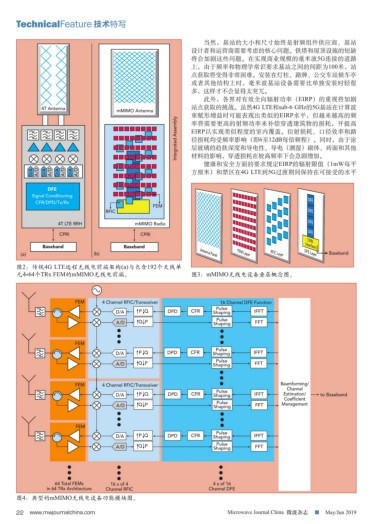

图2：传统4G LTE远程无线电前端架构(a)与包含192个天线单
元和64个TRx FEM的mMIMO无线电前端。 图3：mMIMO无线电设备叠层概念图。
FEM 4 Channel RFIC/Transceiver 16 Channel DFE Function
Pulse
D/A P Q DPD CFR Shaping IFFT
Pulse
A/D Q P Shaping FFT
FEM
Pulse
D/A P Q DPD CFR Shaping IFFT
Pulse
A/D Q P Shaping FFT
FEM 4 Channel RFIC/Transceiver Beamforming/
Pulse Channel
D/A P Q DPD CFR Shaping IFFT Estimation/ to Baseband
Pulse
A/D Q P Shaping FFT Management
FEM
Pulse
D/A P Q DPD CFR Shaping IFFT
Pulse
A/D Q P Shaping FFT
64 Total FEMs 16 x of 4 4 x of 16
in 64 TRx Architecture Channel RFIC Channel DFE
图4：典型的mMIMO无线电设备功能模块图。
