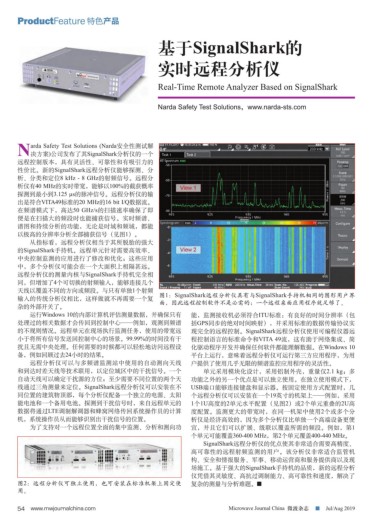

ProductFeature 特色产品

基于SignalShark的

实时远程分析仪

Real-Time Remote Analyzer Based on SignalShark

Narda Safety Test Solutions，www.narda-sts.com

arda Safety Test Solutions (Narda安全性测试解
N决方案)公司发布了其SignalShark分析仪的一个
远程控制版本，具有灵活性、可靠性和有吸引力的
性价比。新的SignalShark远程分析仪能够探测、分
析、分类和定位8 kHz - 8 GHz的射频信号。远程分
析仪有40 MHz的实时带宽，能够以100%的截获概率
探测到最小到3.125 µs的脉冲信号。远程分析仪的输
出是符合VITA49标准的20 MHz的16 bit I/Q数据流。
在频谱模式下，高达50 GHz/s的扫描速率确保了即
便是在扫描大的频段时也能捕获信号。实时频谱、
谱图和持续分析的功能，无论是时域和频域，都能
以极高的分辨率分析全部捕获信号（见图1）。
从指标看，远程分析仪相当于其所脱胎的强大
的SignalShark手持机。远程单元针对需要高效率、
中央控制监测的应用进行了修改和优化；这些应用
中，多个分析仪可能会在一个大面积上相隔甚远。
远程分析仪的测量内核与SignalShark手持机完全相
同，但增加了4个可切换的射频输入，能够连接几个
天线以覆盖不同的方向或频段。与只有单独1个射频
输入的传统分析仪相比，这样做就不再需要一个复 图1：SignalShark远程分析仪具有与SignalShark手持机相同的图形用户界
面，因此远程控制软件不是必需的；一个远程桌面应用程序就足够了。
杂的外部开关了。
运行Windows 10的内部计算机评估测量数据，并确保只有 能，监测接收机必须符合ITU标准：有良好的时间分辨率（包
处理过的相关数据才会传回到控制中心——例如，观测到频谱 括GPS同步的绝对时间映射），并采用标准的数据传输协议实
的不规则情况。远程单元在现场执行监测任务，使用的带宽远 现完全的远程控制。SignalShark远程分析仪使用可编程仪器远
小于将所有信号发送回控制中心的场景。99.99%的时间没有干 程控制语言的标准命令和VITA 49流，这有助于网络集成、简
扰且无需中央处理。任何需要的时候都可以轻松地访问远程设 化驱动程序开发并确保任何软件都能理解数据。在Windows 10
备，例如回顾过去24小时的结果。 平台上运行，意味着远程分析仪可运行第三方应用程序，为用
远程分析仪可以与多频谱监测站中使用的自动测向天线 户提供了使用几乎无限的频谱监控应用程序的灵活性。
和到达时差天线等技术联用，以定位城区中的干扰信号。一个 单元采用模块化设计，采用铝制外壳，重量仅2.1 kg；多
自动天线可以确定干扰源的方位；至少需要不同位置的两个天 功能之外的另一个优点是可以独立使用。在独立使用模式下，
线通过三角测量来定位。SignalShark远程分析仪可以安装在不 USB端口能够连接键盘和显示器。按固定使用方式配置时，几
同位置的建筑物顶部，每个分析仪配备一个独立的电源、太阳 个远程分析仪可以安装在一个19英寸的机架上——例如，采用
能电池和一个备用电池。探测到干扰信号时，来自远程单元的 1个1U高度的2单元水平配置（见图2）或2个单元重叠的2U高
数据将通过LTE调制解调器和蜂窝网络传回系统操作员的计算 度配置。监测更大的带宽时，在同一机架中使用2个或多个分
机，系统操作员从而能够识别出干扰信号的位置。 析仪是经济高效的，因为多个分析仪比单独一个高端设备更便
为了支持对一个远程位置全面的集中监测、分析和测向功 宜，并且它们可以扩展、级联以覆盖所需的频段。例如，第1
个单元可能覆盖360-400 MHz，第2个单元覆盖400-440 MHz。
SignalShark远程分析仪的优点使其非常适合需要高精度、
高可靠性的远程射频监测的用户。该分析仪非常适合监管机
构、安全和情报服务、军事、移动运营商和服务提供商以及现
场施工。基于强大的SignalShark手持机的品质，新的远程分析
仪凭借其灵敏度、高抗过调制能力、高可靠性和速度，解决了
图2：远程分析仪可独立使用，也可安装在标准机架上固定使 复杂的测量与分析难题。■
用。
