5G测试需要了解的5件事、面临的挑战及解决方案
材料来源:益莱储           录入时间:2019/3/17 8:25:51

2019年是5G步入商用的第一个里程碑,这对整个科技产业界来说,不仅是至为关键的转折点,更可望带来全新的发展契机。5G在延迟(Latency)、带宽(Bandwidth)及容量(Capacity)等方面的改善将为以前不可能实现的应用带来革命性进步,比如自动驾驶、远程医疗以及工厂自动化。

随着5G支持物联网(IoT),连接设备的激增也将进一步加速。Gartner预测,到2020年将有超过200亿台连接设备。物联网设备的爆炸意味着需要快速有效地安装5G基础设施,并且需要验证大量消费类设备和物联网设备,以确保满足市场增长和使用。对于低功耗的机器型设备来说,10Gbps的理论最高速度和10年的电池寿命意味着可以收集、处理和操作大量的数据。

|| 5G测试你需要了解的5件事

1.验证无线性能

随着设备数量的增加以及频带变得更加混乱,验证用户是否正在获得他们期望从网络获得的性能将是首要任务。这就需要使用测试设备来搜索该区域中的干扰,并验证这些单元是否符合所有相关标准。

2.保持超低延迟

随着5G提供的潜在速度的增加,设备将需要更快地响应以维持连接。确保设备和广播系统在1到2毫秒内作出响应,以保持这项新技术的顺利运行将是非常必要的。

3.确保低丢包率

伴随着延迟问题和速度的提高,需要提供低丢包系统。要求在1亿个数据包中仅丢失1个数据包,进行测试,以确保网络中的所有发生器和接收器都符合此标准对于平稳网络运行至关重要。

4.天线测试

考虑到广播的新信号的复杂性,确保天线符合规范是至关重要的。这将包括如下测试:到达方向(DoA)、离场方向(DoD)、极化,以及在具有挑战性的条件下的测试,例如在干扰下和用于多路径应用时。

5.容量测试

由于预计将增加大量设备,并需要交付用户和关键安全系统所需的性能,确保网络具有处理高峰需求的能力将是至关重要的。在升级新网络之前,应先进行负载测试,包括问题用户和有故障的设备,以确保新部署的顺畅运行。

|| 测试阶段面临的挑战

概念证明、技术研发

这是编写标准必经的步骤,因此设备的准确性和测试环境的稳定性必须处于可能范围的顶端。这将意味着需要测试新元件,测试范围从频率和电压响应,到对射频干扰的反应。

产品开发和原型设计

一旦该概念被证明在技术上是可行的,下一步就是将其转变为可用的设备。它需要根据现有标准进行测试,以确保它与当前基础架构兼容,并满足任何向后兼容性要求。

反过来,在原型设计阶段,将需要所谓的“真实世界”测试,以确保它能够在理论上最佳,并能在当前现实的网络环境中存活。

设计验收测试和系统测试

在这个阶段,新原型在实际的实时系统中进行较长时间的测试,并经过一致性测试,以确保其符合商业环境中的现有标准。根据设备的复杂程度,除5G标准外,还可能包括HDMI、USB、以太网、WiFi和许多其他标准。这意味着任何新设备都必须通过一整套测试设备,以确保所有功能都可以在当前市场中使用。

生产测试

一旦达到标准,就进入大规模生产阶段,这就是自动化开始发挥作用的时候。使用现代测试设备,可以编写完整的脚本来测试大多数新设备上的所有关键部件,从而确保离开生产线的每台设备都符合市场设定的完整标准。

这种连续测试在5G中将更加重要,因为标准和合规性标准必然会更加严格,这意味着违规的惩罚力度也会更大。5G技术正在快速发展,因此灵活性至关重要。

今天,有多种采购方法可以获得测试设备,这些设备能够遵守不断变化的行业标准和协议,满足不断变化的测试需求。智能采购可以增加测试的灵活性,在任何需要更改的时候都可以返回、交换或升级技术。

安装和调试

目前,市场上正在讨论如何部署新网络,其中一方观点主张核心计算,另一方观点则倾向于使用边缘计算方法来分配新基础设施中的设备。这可能会改变任何新的5G系统中所需的测试类型。

安装完成后,将根据已知标准对任何广播信号进行测试,以确保其他设备可以从这些广播中获取所需的任何新信息。此外,在RF安装的情况下,必须进行安装前和安装后的频谱测量,因为新网络中潜在的设备数量将不可避免地导致频率混乱和干扰。

网络性能测试

随着新网络的推出,持续的性能测试将是确保所有用户都能看到新基础架构优势的关键。这些可以是在网络上线之前对网络进行负载测试,或者插入非法元素来对网络进行压力测试并确保网络的稳健可靠。这些测试发生的地方以及它们所涉及的内容将取决于所安装的部署类型,但使用持续网络测试和远程探测点可能会成为常态。

为了减少费用和不确定性,许多公司租用最新的5G测试设备。这就提供了一种灵活的、按使用付费的方法,并有助于避免购买可能不符合未来测试需求的设备而产生的长期负担和成本。

维护

除了持续的性能测试和监控外,设备、广播和流量的激增还会产生大量的维护需求。监控应该允许基础设施运营商快速了解故障并对其做出反应,获取信息以制定主动维护计划,并在系统发生故障之前解决问题。

此外,射频端的恒频监控对于消除在影响网络之前的干扰至关重要,无论干扰是盗版广播,还是位置错误的WiFi路由器。

|| 智能采购战略部署

跟上最新的技术,赶在最后期限前完成任务,迅速进入市场,这些都是任何行业的关键优先事项,对于5G来说尤为重要。拥有合适的设备——在合适的时间、合适的地点——意味着项目能够快速地、准时地在预算内完成。

智能采购策略,包括混合租用、租赁和购买计划,可以以最低的成本快速轻松地访问最新的5G测试技术。考虑灵活的“按需付费”方法,它允许您在不做长期财务承诺的情况下使用设备。此外,您可以随时返回、更换或升级设备。提前检查您的选项,可以降低前期成本并避免校准、维护和维修所产生的经常性成本。

益莱储的电子测试设备和融资选项,可以确保您找到所需的设备,包括配件,满足您的几乎所有5G要求。益莱储拥有最大的设备库存,有各种各样的设备可供立即交付。

|| 益莱储5G测试解决方案(5G信号生成、5G信号分析)

5G信号生成

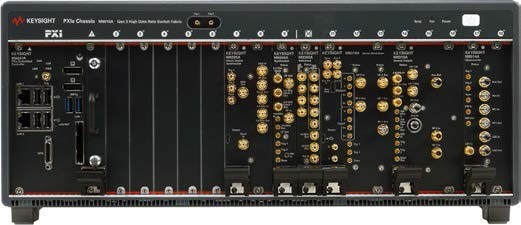

Keysight M9383A PXIe微波信号发生器

1 MHz至44 GHz

Electro Rent零件号KT-M9383A-F44

M9383A是用于设计验证的模块化微波信号发生器测试解决方案。它可以有效地利用到制造环境中,灵活地解决当今的准5G LTE Advanced要求,并可以进行升级以满足您未来的测试需求。

应用

Ÿ 用于设计验证的模块化测试解决方案,可有效地用于制造行业

Ÿ 灵活地解决您的即时测试需求,还可以升级到下一步(无论是更宽的频率范围还是快速转向大批量生产)

Ÿ 具有1%EVM @ 28 GHz,800 MHz带宽所需的准5G信号置信度

关健特性

Ÿ 单边带相位噪声典型值,-137dBc @ 1GHz,20kHz载波偏移

Ÿ 高输出功率@ 1GHz,-90至+ 19dBm

Ÿ 模拟和数字调制

Ÿ 从2G到准5G LTE Advanced的蜂窝调制格式

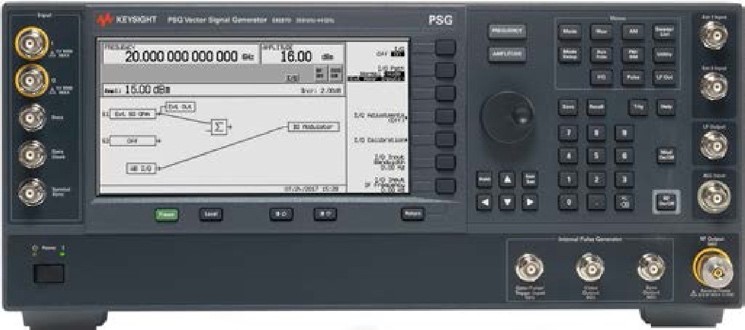

Keysight E8267D PSG矢量信号发生器

100kHz至44GHz

Electro Rent零件号KT-E8267D-544

E8267D矢量信号发生器用于测试高级接收器,具有逼真的宽带雷达、EV、Satcom和5G应用。它提供高达2GHz的带宽(使用外部AWG),允许您模拟复杂的电磁环境并减少复杂的信号创建时间。

应用

Ÿ   波形播放和实时

Ÿ   天线阵列测试 - 传导和无线传输

Ÿ   使用signal studio应用程序创建5G波形

Ÿ   带K3101A的信号优化器

关健特性

Ÿ 单边带相位噪声典型值,-143dBc @ 1GHz,20kHz载波偏移

Ÿ 高输出功率@ 1GHz,-130至+ 21dBm

Ÿ 模拟和数字调制

Ÿ 从2G到准5G LTE的蜂窝调制格式

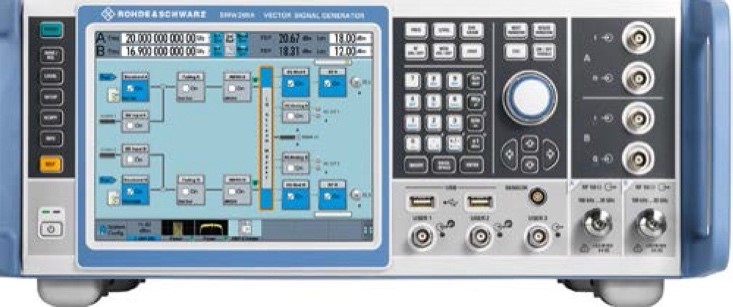

Rohde & Schwarz SMW200A矢量信号发生器

100kHz至40GHz

Electro Rent零件号RS-SMW200A-40

SMW200A是可应用于5G的矢量信号发生器。它可灵活地为5G LTE Advanced到2G应用生成高品质复杂数字调制信号。

应用

Ÿ   Pre-5G NR信号生成

Ÿ   天线阵列测试 - 传导和无线传输

Ÿ   5G波形候选者

关健特性

Ÿ   单边带相位噪声典型值,-135dBc @ 1GHz,20kHz载波偏移

Ÿ   高输出功率,最高+ 18dBm(PEP)

Ÿ   模拟和数字调制

Ÿ   蜂窝调制

5G信号分析

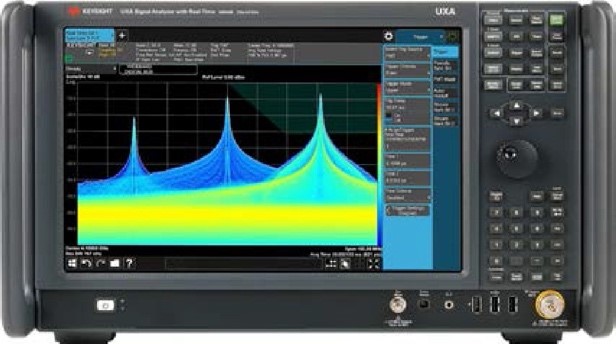

Keysight N9040B UXA信号分析仪,多点触控

2 Hz至50 GHz

Electro Rent零件号KT-N9040B-550

N9040B信号分析仪提供高达1GHz的实时频谱性能分析,可以更深入地查看复杂且具有挑战性的5G信号,利用出色的相位噪声性能更好地测量设计的频谱纯度。通过智能混频器可将射频输入频率扩展到110GHz。

应用

Ÿ 从参数测量到无线测量的应用测量,包括5G LTE、WCDMA、相位噪声、噪声系数、模拟解调

Ÿ 使用VSA软件89601B进行5G波形分析和矢量分析

Ÿ 卫星、雷达、EW、快速跳频信号分析

关健特性

Ÿ   分析带宽 - 25MHz标准,可升级至1GHz

Ÿ   实时带宽可选510MHz

Ÿ   1GHz时显示的平均噪声电平(DANL)+ 174dBm(1Hz分辨率)

Ÿ   SSB相位噪声在10kHz偏移-136dBc

Ÿ   从2G到Pre-5G LTE Advanced的蜂窝调制分析

Ÿ   带有N9085EMOE应用软件的5G NR(新无线电)

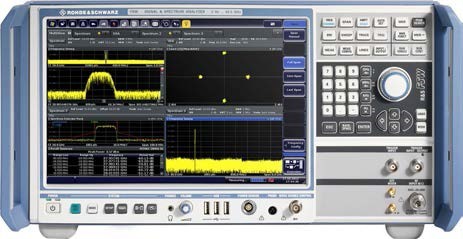

Rohde & Schwarz FSW43信号与频谱分析仪

2Hz至43.5GHz

Electro Rent零件号RS-FSW43

FSW43信号和频谱分析仪在设计时考虑了5G测量分析。它为复杂Pre-5G LTE Advanced应用提供低相位噪声和宽分析带宽(2GHz),并具有易于使用的GUI。

应用

Ÿ 用于航空航天和国防应用(ASD)

Ÿ 用于军事和商业用途的宽带通信系统

Ÿ 5G波形分析

Ÿ 开发用于雷达系统和复杂LTE高级应用的振荡器

关健特性

Ÿ 分析带宽 - 10MHz标准,可升级至2GHz

Ÿ 2GHz时显示的平均噪声水平(DANL)+ 154dBm(1Hz分辨率)

Ÿ SSB相位噪声在10kHz偏移-134dBc

Ÿ 从2G到Pre-5G LTE Advanced的蜂窝调制分析

益莱储将于4月1-3日在北京举行的EDICON上展示以上解决方案。了解EDICON及报名参会请点此。注册时使用VIP码“ACTVIP19”可免费参会。
