多通道探针定位系统
录入时间:2020/5/18 10:03:41

具有两个以上通道的示波器会给人们带来一个共同的问题:没有任何人有足够多的手来握住两个以上的示波器探针。这一问题在使用诸如新型 PicoScope 6800E 设备等其他 8 通道示波器时尤为明显,因此对于 Pico Technology 而言,解决这一问题尤其重要。

解决这一问题有许多方案,但是它们要么效率低下,要么不够经济实惠:例如,您可以让有义务的同事帮您握住探针 — 虽然这不是使用他们时间的最佳方式。您可以将探针焊接到正在测试的设备上 — 这样对于某些测试可能有用,但是会损坏探针。

Pico 已设计出了一种巧妙的解决方案,可以将正在测试的 PCB 稳定地固定到位,并能精确定位所需数量的测试探针,这样用户就能解放出双手来操作示波器或其它测试设备。

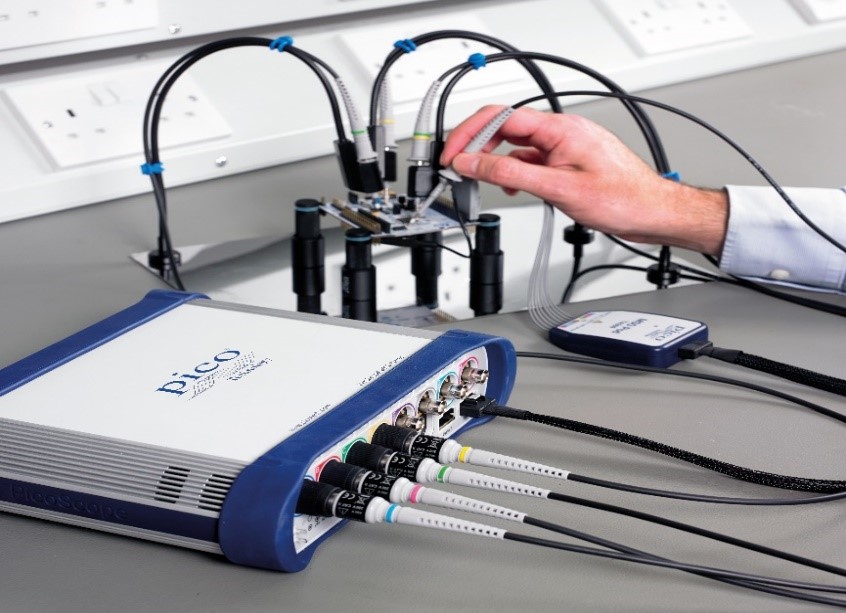

这种灵活的“鹅颈式”探针保持和定位系统的独特设计使用随 PicoScope 6000 系列示波器一起提供的 Pico 2.5 mm 精细间距探针。其完美平衡性和灵活性的关键是一个精心设计的探针支架,它可以充分利用重力来推动弹簧探针针尖,使其刚好且足以与正在测试的电路板或组件形成良好的接触。

通过使用四个磁柱将 PCB 牢固固定到位,该系统可用于检测或焊接。此外,还有一个坚硬但重量很轻的钢质底板,可将磁柱和探针支架保持在位,并在其中一侧配备有镜面抛光,使用户能够看到可能位于 PCB 下方的任何状态的LED 指示灯。

该探针定位系统将作为套件与四个 500 MHz BNC 连接无源探针一起提供给具有最高 500 MHz 的任何 BNC 示波器的用户,或作为不带探针的套件提供给现有的 PicoScope 6000 系列客户。还可以单独购买额外的探针臂,以便用户能够升级自己的套件。

单击此处阅读有关Pico 多通道探针定位系统https://www.picotech.com/library/oscilloscopes/probe-positioning-system-in-use)的完整文章。
