罗德与施瓦茨展示新的5G基站测试解决方案
录入时间:2020/4/19 15:17:15

罗德与施瓦茨公司不断扩展其针对5G基站以及相关的大规模多入多出(MIMO)天线阵列和放大器的测试解决方案组合。亮点包括专用于5G FR2频率范围前端模块的OTA测试解决方案,还有速度得到优化的针对5G基站的测试解决方案。两者都是生产测试的理想选择。还有一个新的,创新的测试解决方案,使开发人员可以在FR1频率范围进行高达4x4 MIMO跨信道测量。


作为无线测试解决方案的领先制造商,罗德与施瓦茨公司一直致力于扩展5G信号波形生成和分析的产品组合。对于5G基站,将演示5G频率范围 FR1(450 MHz至7.125 GHz)和FR2(最高44 GHz)的射频测试解决方案。


FR2 OTA测试的定制解决方案
为了对FR2频率范围的5G基站进行OTA测试,罗德与施瓦茨公司推出了基于R&S FE44前端模块的独特解决方案,该模块支持更低频率的中频信号的生成和分析。由于不再需要针对毫米波频段设计的设备,因此可以实现5G信号的低损耗传输,从而能提供经济高效的测试与测量仪表。R&S SMW200A矢量信号发生器生成5G信号,R&S FSVA3000提供正确的分析功能。两者均具有出色的射频特性,因此都是5G测试的理想选择。R&S FE44前端模块可以安装在OTA暗室中被测设备(DUT)的天线附近。

在发射方向,R&S SMW200A的中频频段生成的5G信号被上变频至最高44 GHz的FR2频率范围。这样可确保在需要的地方精确产生高输出功率。在接收方向,R&S FE44A将天线输入端的FR2信号下变频至中频频段,并以低衰减损耗将其发送到R&S FSVA3000进行分析。该解决方案适用于生产测试。

基于服务器的生产测试
为了对5G基站的生产测试速度优化,罗德与施瓦茨公司开发了可扩展的并基于服务器的高性能测试分析平台。R&S SMBV100B矢量信号发生器和R&S FSVA3000频谱分析仪被用作射频测试解决方案。强大的R&S QuickStep测试执行软件用于自动控制测试设置并验证测试结果。该解决方案使用10Gb以太网,将基于服务器的方法和并行处理相结合,可以实现极高的测量速度。基础架构由已经商业化的组件组成。R&S SMBV100B和R&S FSVA3000的组合也非常适合在研发、验证和生产中灵活测试WLAN、蜂窝网络和物联网组件及设备。

高达4x4 MIMO的跨信道测量

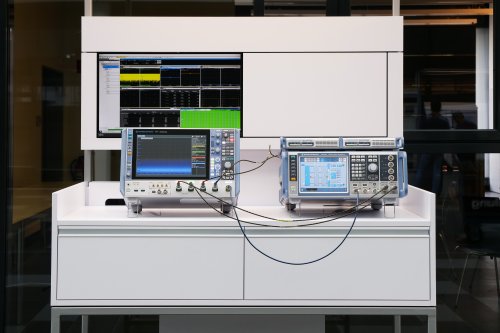

罗德与施瓦茨公司还为基站和小基站提供了一种新的测试解决方案,该解决方案能够对FR1频率范围的5G传输进行高达4x4 MIMO的跨信道测量。其中包括R&S SMW200A信号发生器、两个R&S SGT100A矢量射频源,还有用作测量接收机的R&S RTP164高性能示波器,以及在笔记本电脑上运行的R&S VSE矢量信号分析软件的5G分析选件。

R&S SMW200A生成符合3GPP规范的5G测试信号,可以使用两个额外的矢量射频信号源在多达四个通道上进行传输。示波器提供所有四个信号的相位相干采集,这是跨信道测量的基本前提。R&S RTP164的集成硬件加速数字下变频器实时将信号向下混合到基带。R&S VSE软件执行符合3GPP规范的测量。用户还可以执行MIMO的特定测量,并灵活地编译测试结果。该解决方案适用于5G基站开发和验证期间的测试。
