具有PWM输出的NFC无线配置IC
录入时间:2019/12/10 11:12:08

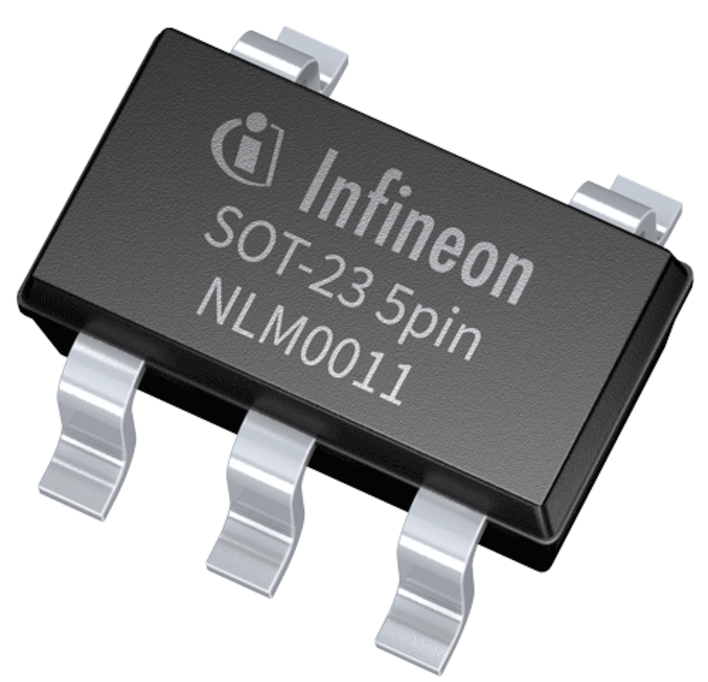

英飞凌NFC PWM(脉冲宽度调制)系列NLM0011 / NLM0010LED驱动器提供了快速并且经济高效的近场通信(NFC)编程的实施。通过NFC进行的非接触式交换来替代劳动密集型的插入式电阻(plug-in resistor)”电流设置方法,从而提升了运作效率,并且最大程度地提高了价值链的灵活性。这项技术减少了LED驱动器的种类,从而简化了LED模块的选择,并允许在配置过程结束时进行配置。NLM0011 / NLM0010在儒卓力电子商务网站www.rutronik24.com.cn上供货。

由于NFC-PWM系列与常见模拟驱动器IC兼容,因此无需开发固件,并且可以轻松集成到现有的设计中。该系列的两个组件都具有被动和主动运作模式。在被动模式下,可以通过NFC接口以无线方式配置与PWM相关的参数,而无需给LED模块供电。在主动模式下,当施加VCC电源时,根据存储的参数生成PWM输出。外部RC滤波器将PWM信号转换为所需的DC电压,以控制LED驱动器的电流输出。

NLM0011的一个特殊功能是集成恒定流明输出(CLO)功能。通过根据LED老化特性自动调整LED电流,可以补偿LED模块的老化效应。集成的运作时间计数器(OTC)和CLO表中存储的LED退化曲线有助于自动调节PWM占空比,以补偿LED退化。NLM0010是不带CLO功能的简便型款。两种型款均包含具有唯一标识数据(UID)的非易失性存储器和20字节的用户数据存储空间。

除了LED电源之外,NFC-PWM系列还适用于电机控制和开关模式电源(SMPS)。
