基于Realtek产品的无线蓝牙耳机解决方案
材料来源:大联大控股           录入时间:2019/7/23 14:29:16

2019年7月23日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出基于瑞昱(Realtek)RTL8763BFR RWS的无线蓝牙耳机解决方案。

众所周知,降噪功能对耳机很重要:一是减少噪音,避免因过度放大音量对耳朵造成损害;二是过滤噪音,提高音质和通话质量。降噪可分为被动式降噪和主动式降噪,被动式降噪即物理降噪,是指利用物理特性将外部的噪声与耳朵隔绝开,主要通过将耳机的头梁设计得紧一些、耳罩腔体进行声学优化、耳罩内部放入吸声材料等来实现耳机的物理隔音。被动降噪对高频率声音(如人声)的隔绝非常有效,一般可使噪声降低大约15-20dB。主动式降噪就是采用ANC、ENC、CVC、DSP等降噪技术来实现,其工作原理分别阐述如下:

1、ANC(Active Noise Control)的工作原理是麦克风收集外部的环境噪音,然后系统转换为一个反相的声波加到喇叭端,最终人耳听到的声音是:环境噪音+反相的环境噪音,两种噪音叠加从而实现感官上的噪音降低。主动降噪根据音麦克风位置的不同,还可细分为前馈式主动降噪与反馈式主动降噪。

2、ENC(Environmental Noise Cancellation)即环境降噪技术,能有效抑制90%的反向环境噪声,可降低环境噪声最高可达35dB以上。通过双麦克风阵列,精准计算通话者的说话方位,在保护主方向目标语音的同时,去除环境中的各种干扰噪声。

3、DSP(digital signal processing)主要针对高、低频噪声。工作原理是麦克风收集外部环境噪音,然后系统复制一个与外界环境噪音相等的反向声波,将噪音抵消,从而达到更好的降噪效果。DSP降噪的原理和ANC降噪相似,但DSP降噪方式可将正反向噪音直接在系统内部相互中和抵消。

4、CVC(Clear Voice Capture)通话软件降噪技术,主要针对通话过程中产生的回声,通过双麦克风消噪软件,提供通话的回声和环境噪音消除功能,是目前蓝牙通话耳机中最先进的降噪技术。与DSP技术和CVC技术的主要区别是:DSP技术(消除外部噪音)的主要受益方是耳机使用者本人,而CVC(消除回声)的主要受益人是通话的另一方。

由大联大友尚推出的基于Realtek RTL8763BFR RWS的无线蓝牙耳机解决方案的工作原理:和传统无线蓝牙耳机相比,RWS无线蓝牙耳机将单个蓝牙装置由一个增加为两个单体耳机,并区分出主耳机和从耳机,先由手机连接主耳机,再由主耳机通过蓝牙无线方式连接从耳机,真正实现蓝牙耳机左右声道无线分离使用。不连接从耳机时,主耳机回到单声道音质。简单来说就是左右声道的耳机组成主从关系,将收到的音源传递给另外一个耳机实现真立体声的效果。采用Realtek RWS技术能够实现左右耳之间的延迟约在<<3ms,蓝牙无线耳机到手机之间的延迟约在<<100ms左右。这意味着RWS技术能够应用到大部分干扰极端严重的环境中。

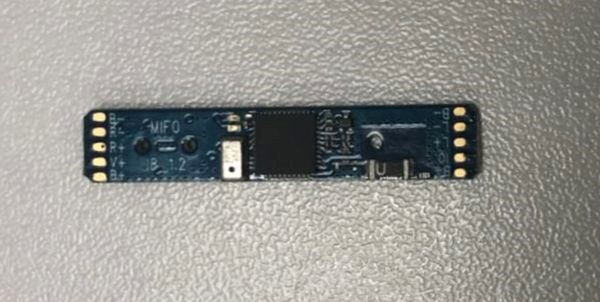

大联大友尚推出基于Realtek产品的无线蓝牙耳机解决方案的展示板图

核心技术优势

Ÿ   Realtek RTL8763B主控芯片不仅支持蓝牙5.0、双耳通话,还支持HFP1.7、HSP1.2、A2DP1.3、AVRCP1.6、SPP1.2、PBAP1.0等多种耳机模式;

Ÿ   Dual mode BT5.0;

Ÿ   优异的RF性能:10 dBm(typ)transmit power and receiver sensitivity to:

-94.0 dBm(typ)2M EDR;

-97.0 dBm(typ)BLE;

-106.5 dBm(typ)125K BLE;

Ÿ   支持OTA更新firmware;

Ÿ   支持开放式SDK平台,让用户开发特色化商品;

Ÿ   超低功耗,播放音乐时电流<8mA。

方案规格

Ÿ   支持双麦降噪功能(可选);

Ÿ   支持光感开关机;

Ÿ   支持自动充电开关机;

Ÿ   支持可设定化的EQ。
