针对RFPA应用的500W 1/4砖DC-DC转换器
录入时间:2019/6/25 9:09:09

•       这款转换器具有高密度,非常适合用于使用28V LDMOSGaN晶体管的射频功率放大器应用。

•       提供高效率,半载时通常为95.5%

•       采用工业标准的1/4砖式封装,输出可达28V/18A/504W

•       具有2250Vdc的输入至输出隔离。

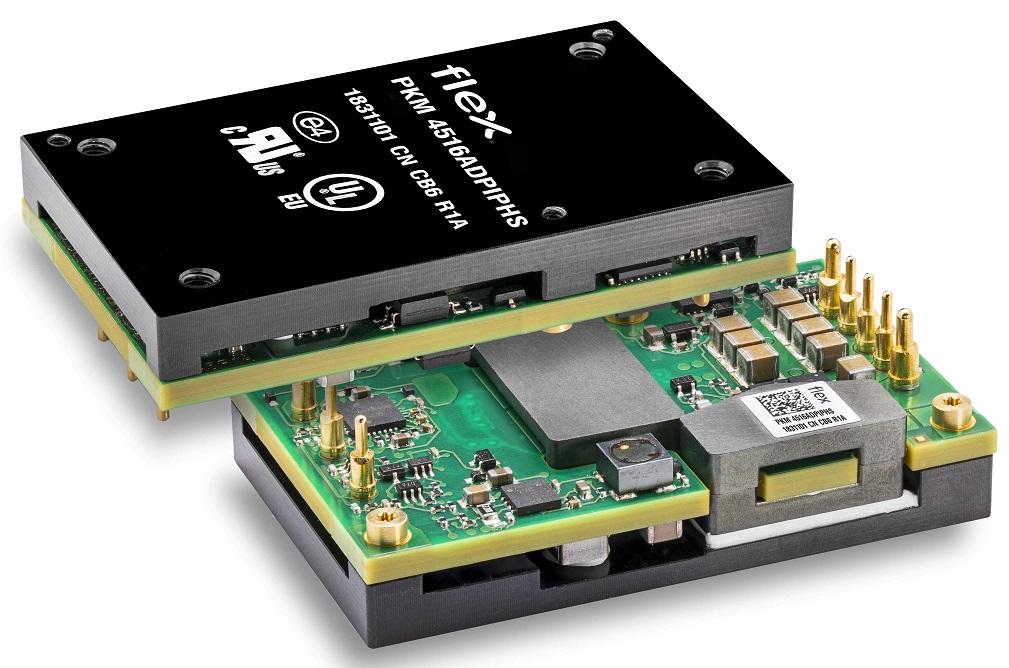

Flex公司电源模块事业部推出PKM4516ADPIHS。这是该公司DC-DC转换器系列中的最新型号,旨在用于电信市场中的射频功率放大器(RFPA)。

PKM4516ADPIHS是款采用业界标准1/4砖形式的高密度转换器,从而可节省宝贵的电路板空间。它的输出为28V/18A,输出功率高达504W,输入电压范围为36V至75V。因此,它成为了28V横向扩散MOSFET(LDMOS)或氮化镓(GaN)RFPA应用的理想选择。

这款新转换器在48Vin和半载时的典型峰值效率为95.5%。其输出电压调节范围很宽,为14V至35V,可轻松优化所连接的RF部分。

它提供全面保护,如短路、过载、过热、输出过压和输入欠压等。其可在预偏置负载的情况下启动,初级到次级的隔离额定值为2250Vdc。此外,它还提供远程开关控制,正负逻辑可选。

RFPA应用通常外壳密封,没有气流。考虑到要安装到这样的环境内使用,该器件配备了基板,用于传导冷却。因此,在高达85℃的基板温度下,它仍可提供18A/504W输出,而在100℃的基板温度下,其输出也只会稍微降额至17.8A/500W。该器件的整个工作温度范围为-40℃至+125℃,并具有出色的降额特性。

PKM4516ADPIHS的半桥设计采用最新的PWM控制器技术,并且集成度高,元件数量少,因此可为OEM节省成本,并确保出色的可靠性。同步整流有助于实现尖端的效率性能,从而可实现高功率密度和极高的可靠性,其平均无故障时间(MTBF)可达790万小时。该转换器符合IEC/EN/UL 62368-1的安全要求。

“随着5G领域的OEM厂商预见采用LDMOS和GaN晶体管的设计即将获得全球中标并将立即推出,PKM4516ADPIHS成为了电源设备的理想之选。”Flex电源模块的业务和产品管理总监Olle Hellgren表示,“该器件还有望在物联网、移动回传和前传以及室内无线通信基础设施方面广泛应用。”

PKM4516ADPIHS模块是由Flex电源模块设计和制造,电源系统设计人员大可放心,这款产品能够满足他们对系统设计所期望的质量和性能水平。它采用1/4砖形式供货,尺寸为58.4×36.8×13.2mm(2.3×1.45×0.52in)。

PKM4516ADPIHS将从2019年第二季度末开始以OEM数量批量生产。
