英联微波推出全带宽波导魔Tee
录入时间:2019/5/14 11:29:56

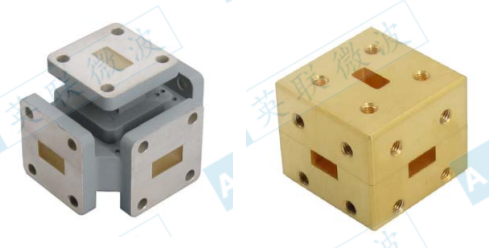

英联微波推出WMT系列全带宽波导魔Tee,覆盖频率范围1.12-110GHz,波导型号BJ14(WR650)-BJ900(WR10),所有频段实现100%全带宽工作。产品特征参数包括:低驻波VSWR:1.50:1 典型值,对称性(不平衡度):±0.3dB 典型值,魔T平衡臂端口隔离度:30dB 最小值。

微波系统中常用ET、HT和魔T(Magic Tee)这三种接头做为功率分配/合成元件。英联微波推出系列波导魔T,其特点是共有4个臂,平衡臂两端对称,另外还分别有E臂和H臂。从E臂输入的信号会在平衡臂两端等幅反相输出,H臂隔离;从H臂输入的信号会在平衡臂两端等幅同相输出,E臂隔离;从平衡臂任一端输入的信号在E臂和H口等分输出,对应平衡臂另一端则隔离。因此魔T具有对口隔离、邻口3dB耦合和完全匹配的特点,其在微波领域,尤其在功率合成/分配、单脉冲雷达和差比较器、阻抗桥、平衡双工器、微波鉴别器、雷达收发开关、平衡混频器、移相器等场合。采用自主设计和高精度机械加工生产,产品在全工作频率范围内具有耦合精度高,低驻波的优点。全部现货库存,快速发货。
