比克推出新概念示波器SXRTO——新一代采样器扩展实时&高速采样示波器
录入时间:2019/4/10 15:35:14

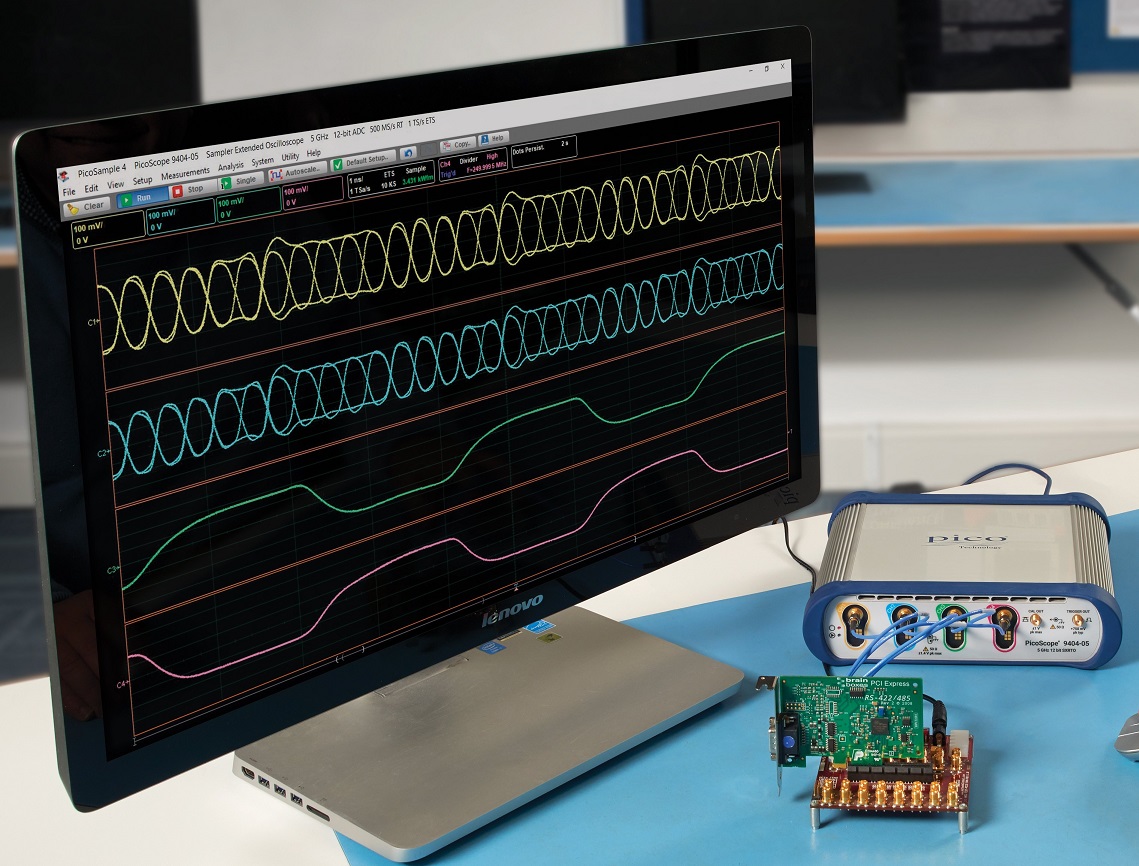

英国比克科技(Pico Technology)今天推出PicoScope 9404 SXRTO(新一代采样器扩展实时示波器)。9404型号具有四个5GHz模拟带宽、12位ADC、每个通道支持高达500MS/s的实时采样和1TS/s(1ps)的等效时间采样。无论是垂直电压分辨率,还是时间分辨率规格都是高性能宽带示波器的特性。

宽带输入以及高时间分辨率和电压分辨率可显示和精确测量快达70ps的切换、时钟性能和千兆比特速率信号的眼图分析。小于2ps RMS的触发抖动和5GHz的内部触发支持当今高速串行数据系统的容限分析和特征描述以及无线通信频率的测量如应用广泛的900MHz和2.4GHz等主要的无线通信频率。

PicoScope 9404的SXRTO设备结构可大幅降低对于重复信号或时钟相关应用所需要的宽带时域采样成本。Pico的RF业务开发经理Mark Ashcroft注意到,传统实时示波器(RTO)中的主要成本来自于数据和内存带宽。高速实时采样需要的数据带宽远远超过模拟系统带宽,从而导致设备成本升高。几乎所有RTO均使用ETS(随机等效时间采样)以便在出现重复信号时扩展采样密度。Pico的SXRTO结构以更具成本效益的500MS/s低速率进行实时采样,而且它通过开发ETS技术使得采样速率提升2000倍达到1TS/s,从而获得市场领先的采样速率。许多高速信号都是重复性的,因此不需要昂贵的高实时采样率。

与“采样示波器”对比,ETS技术支持触发和预触发捕获以及熟悉、方便和易用的实时示波器操作。Pico的SXRTO技术可在采样速率等于和小于500MS/s时无缝转换到瞬态事件波形捕获,并可在捕获内存保存250,000个样本(单个通道);它对较慢系统信号的捕获和调制包络尤为有价值。

该基于USB控制的设备还提供有Pico Sample 4软件。触摸兼容的GUI支持对设备的设置,并可以用户喜欢的显示尺寸和格式显示波形、测量值和统计数据。其中包括对高分辨率显示器和投影仪(如4K)的完全支持。最多可以使用四个独立的可缩放视图来查看波形的细节。

它还包括各种自动化和用户可配置的信号完整性测量、数学分析、统计视图和容限测试工具,可用于脉冲和时序性能、抖动、RZ和NRZ眼图的验证和趋势分析。作为标准配置,它包括有PCIe、GB以太网和串行ATA等行业标准测试模板。

虽然大部分用户在他们的工作场所将直接使用Pico Sample 4软件,但是对于OEM和各种定制应用,PicoScope 9404可以在ActiveX远程控制下运行。提供的编程示例有Visual Basic(VB.NET)、MATLAB和LabVIEW语言,支持Windows COM界面标准的任何编程语言或标准,包括JavaScript和C语言。

我们推荐将PicoConnect™ 900系列千兆比特和微波无源测试探头与9404配合使用,可以为多样化应用提供各种带宽、耦合类型和衰减比选择。PicoScope 9404具有一个有源SMA接口的新架构,该架构便于支持以后的各种配置和附件。
