大功率低损耗波导环行器
录入时间:2019/3/12 14:18:52

环行器是一个有单向传输特性的三端口器件,通常器件从1到2、从2到3和从3到1是导通的,反过来信号从2到1、从3到2和从1到3是隔离的。改变铁氧体偏置场的方向可改变信号导通的方向。在环行器的一个端口端接匹配负载,就可以作为隔离器。环行器由磁化的铁氧体片、传输线和输入输出连接器组成。

英联微波推出自主研发生产的系列大功率低损耗波导环行器,采用大功率耐高温材料,具有典型值为1.2:1的低驻波比、最大值为0.4dB的低损耗、最小值为20dB的高端口隔离度、高功率、高稳定性等特点,覆盖频率范围1.12-110GHz,波导型号BJ14(WR650)到BJ900(WR10),产品成功应用在雷达系统、微波大功率信号源系统、微波T/R组件模块等。

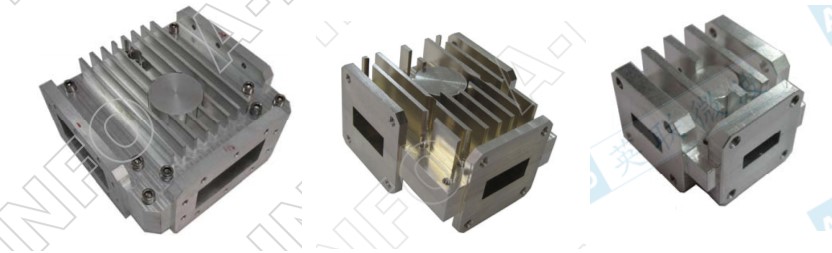

其中,S波段大功率波导环行器,型号284WCIC-2731-20-1200,工作频率2.7-3.1GHz,可承受连续波功率1200W。X波段大功率波导环行器,型号90WCIC-9095-20-200,工作频率9-9.5GHz,可承受连续波功率200W。K波段大功率波导环行器,型号:42WCIC-236246-20-50,工作频率23.625-24.625GHz,可承受连续波功率50W。

波导环行器的材料可选铜和铝,表面处理有镀银、镀金、镀镍、钝化、导电氧化等处理方法。波导环行器外型、尺寸、法兰、材料、表面处理、功率和电气指标均可以按用户要求定制。
