赛灵思为其革命性的射频片上系统Zynq UltraScale+ RFSoC扩军,全面支持6GHz以下频段并提升性能
录入时间:2019/2/21 20:14:30

Zynq UltraScale+ RFSoC业界唯一一款面向 5G无线、有线电视接入以及雷达应用的单芯片自适应射频平台

自适应和智能计算的全球领先企业赛灵思公司(Xilinx, Inc.)2月21日在京召开记者会,发布了其突破性的、屡获殊荣的Zynq® UltraScale+™ RFSoC(射频片上系统)的第二代和第三代产品。赛灵思通信业务总监Gilles Garcia先生在法国远程向记者们详细介绍了新产品。

Zynq UltraScale + RFSoC第一代产品(参见t.cn/EfXOJ0Kt.cn/EfXOPn8)2017年发布,2018年量产,已在全球多个市场出货,赢得了广泛的好评。第二代产品现在已可提供样片,预计今年6月量产。第三代产品预计今年下半年可提供样片,2020年第三季度开始量产。

现在赛灵思凭借Zynq UltraScale+ RFSoC第一代和新发布的第二代、第三代产品,已经在这个领域拥有了绝对的市场领导地位,尤其是在射频直接采样和高度集成方面。

新产品的新优势

第二、三代Zynq UltraScale+ RFSoC具有更高的射频性能及更强的可扩展能力。首先是支持的频率上限提升了,第二、第三代产品分别最高支持到5GHz和6GHz,从而满足新一代5G部署的关键需求。同时,还可支持针对采样率高达5GS/S的14位模数转换器(ADC)和10GS/S的14位数模转换器(DAC)进行直接RF采样,二者的模拟带宽均高达6GHz。

第二代产品的功能得到强化,面向16x16配置提供更高的射频性能,基于第一代16x16器件实现了升级扩展,同时能够保证客户从第一代到第二代的过渡,保护他们的投资。第二代产品也对DAC、ADC进行了提速,以满足第一代还没覆盖的4到5GHz频段的需求。

第三代Zynq UltraScale+ RFSoC也扩展了RF性能,适用于更多的应用,比如全面支持6GHz以下的直接RF采样,而且ADC扩展到了14位,TDD使用时功耗进一步降低高达20%,还扩展了毫米波接口,降低了材料和系统成本,增强了时钟分配功能,简化了PCB设计,消除了板载时钟器件成本,简化了设计,提高了灵活性,全面支持多频段、多标准。另外,为了简化频率规划,新添加了插值和抽取运算功能。

应用及案例

Zynq UltraScale+ RFSoC新产品单芯片集成更高性能的RF数据转换器,可为部署5G无线通信系统、有线电视接入、高级相控阵雷达、汽车雷达以及包括测量测试和卫星通信在内的其它应用提供所需的更广泛的频段覆盖范围。通过取代分立式组件,这些器件可将功耗和封装尺寸锐降50%和75%,是电信运营商部署5G系统实现大规模多输入多输出基站的理想选择。

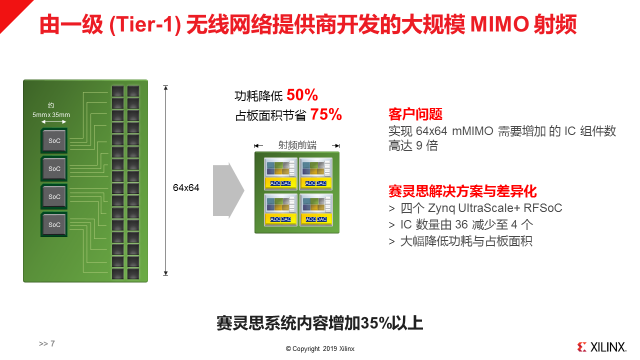

Gilles Garcia介绍了两个真实的用例来说明Zynq UltraScale+ RFSoC的优势,第一个例子是客户要开发大规模MIMO射频,目标是减少功耗,同时节省占板面积或者体积。下图的左边是使用传统SoC时的情况,外边有很多小的黑方块就是ADC和DAC,4个SoC芯片之外还要使用32转换器来实现64×64的大规模MIMO。然而在使用了赛灵思的Zynq UltraScale+ RFSoC之后只需要4个芯片,无需外加转换器就能实现同样的64x64的大规模MIMO。芯片数量从36个减少到只有4个,同时功耗降低了50%,占板面积节省了75%。

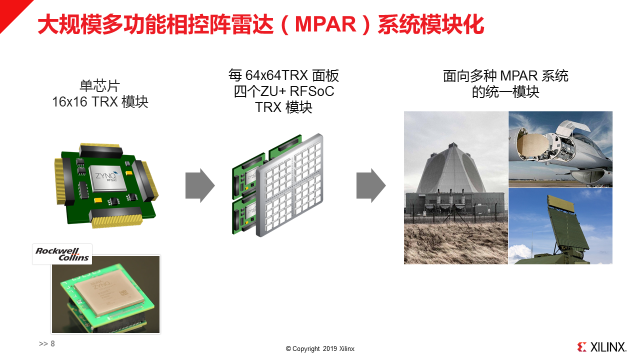

第二个例子是大规模多功能相控阵雷达(MPAR)系统模块化,这是Rockwell Collins开发的一款产品。它将4个Zynq UltraScale+ RFSoC单芯片16x16收发模块组合在一起形成64x64的收发面板,作为面向多种MPAR系统的统一模块来满足不同的应用。

赛灵思RFSoC产品系列是业内唯一一款可满足当前及未来需求的单芯片自适应射频平台。凭借整个产品组合的引脚兼容性,客户现在可使用支持第二代和第三代发展蓝图的第一代器件设计和部署其系统,以实现更高的性能。

如需了解Zynq UltraScale+ RFSoC 的更多信息,包括ZCU111评估套件的详细信息,请访问赛灵思中文网站相关网页
