W波段功率放大器:85-100GHz,+28dBm
录入时间:2019/2/12 15:57:05

Gotmic公司发布新款W波段功率放大器芯片GAPZ0095,频率85-100GHz,增益15dB,输出功率+28.5dBm。

该放大器采用GaAs pHEMT工艺,由4级放大器级联。在+28.5dBm饱和输出时,电压4V电流1.3A功耗5.2W,效率达到9%。该放大器还自带温度补偿、RMS检波和包络检波电路,尤其适合用在雷达通信、点对点数据回传、测试测量及军事国防等领域。

产品特色:

*           频率:85-100GHz

*           功率:+28dBm

*           增益:15dB

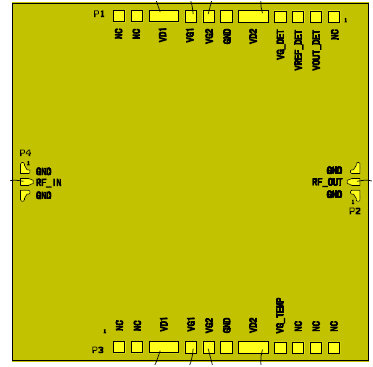

*           尺寸:4x2.5x0.05mm

典型应用:

*           点对点数据回传

*           毫米波成像

*           雷达通信

*           测试仪器

*           射频光纤ROF

至此,Gotmic可以提供覆盖50-100GHz的功率放大器,不同频率、不同功率多种选择。所有产品均已量产,可以批量供应,且没有许可证要求。

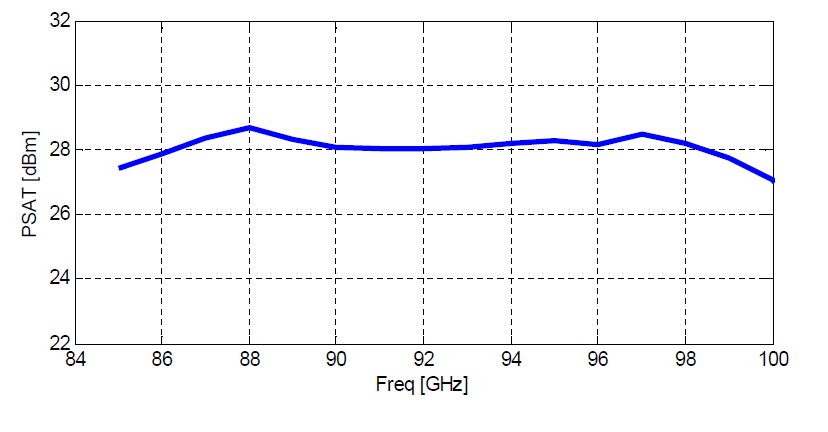

图1:GAPZ0095输出功率曲线

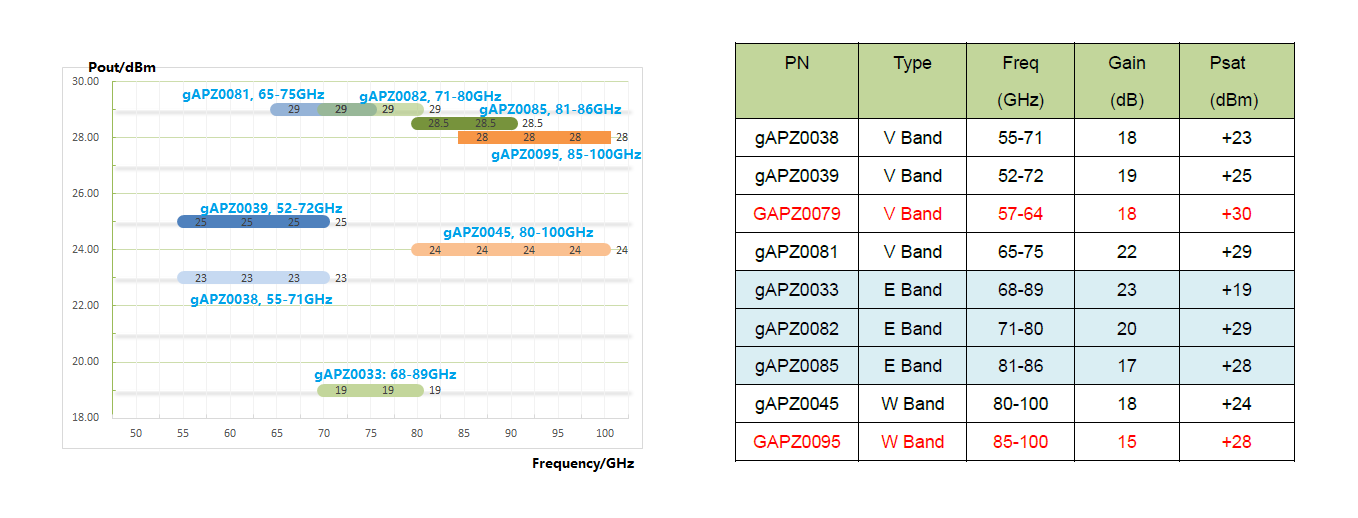

图2:Gotmic毫米波功率放大器
