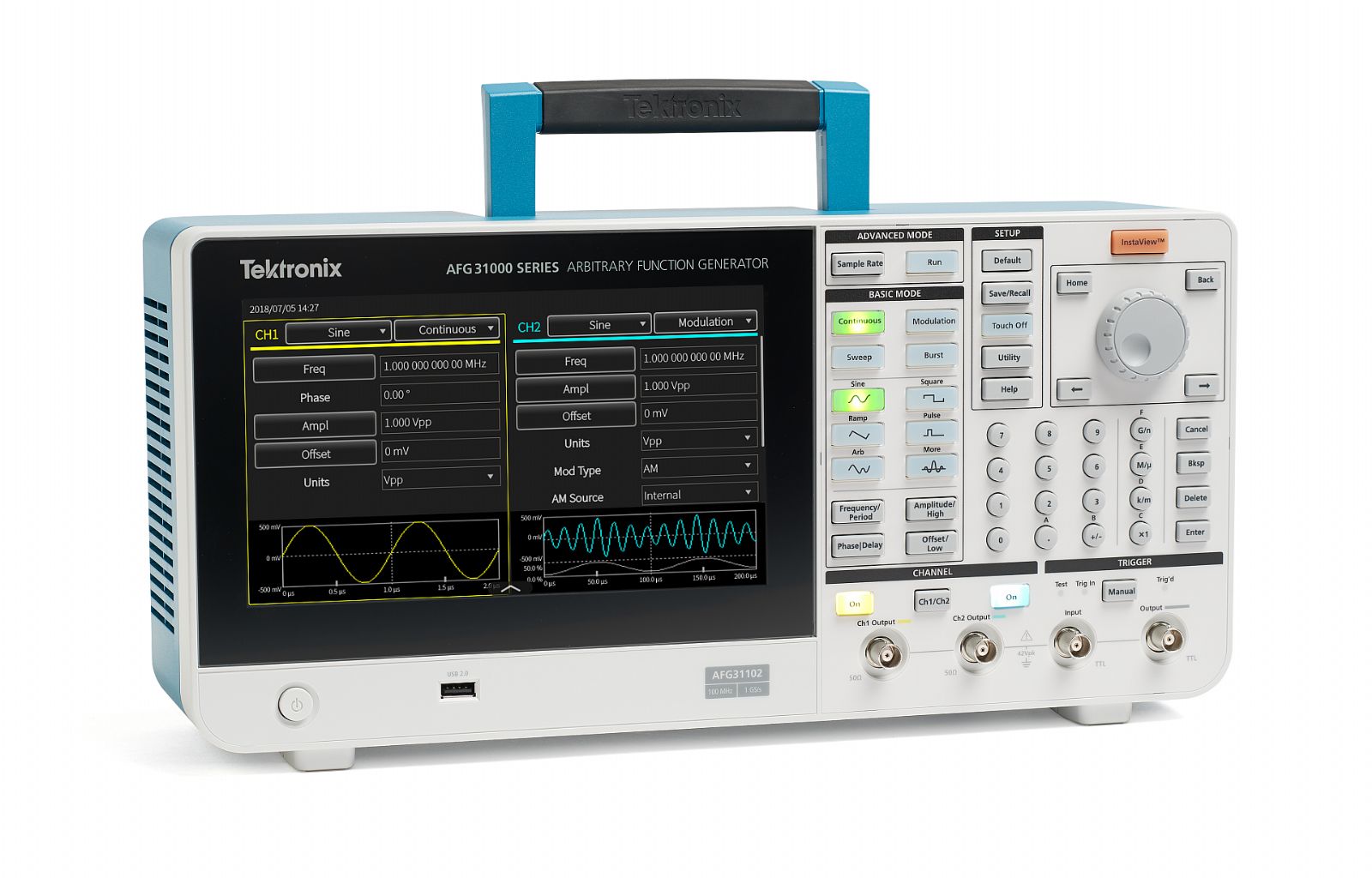

泰克全新智能型AFG31000系列,重新定义任意波函数发生器
录入时间:2018/10/24 9:07:47

AFG31000系列,颠覆工程师和科研人员生成测试信号的体验

北京,2018年10月24日 – 全球领先的测量解决方案提供商—泰克科技公司日前宣布推出AFG31000系列,重新定义任意波函数发生器(AFG)。AFG31000采用全新设计,拥有多个业界第一,包括业界最大的触摸屏和全新智能的用户界面,这将使工程师和科研人员如虎添翼,因为他们需要生成越来越复杂的测试信号,用于调试、排障、表征和验证被测器件。

AFG在电子测试中发挥重要作用并得到广泛采用,但AFG在易用性方面已经明显滞后于其他测试仪器,比如显示屏太小,加上其他缺点,它们变得很难学习和操作。此外,传统AFG缺乏编写复杂波形序列等一系列测试应用所需的深存储器和编程能力,而这对优化测试效率至关重要。通过解决这些问题,AFG31000率先成为下一代智能型AFG中的第一款,拥有市场上其他同类产品所没有的特性和功能。

“对我们来说,一个主要目的是把工具放到客户手中,让他们的工作变得更轻松,从而使他们能够更快、更高效地把创新产品推向市场。由于采用的是十几年前的界面,市面上任意波函数发生器在生产力上实际上已经过时。”泰克科技公司吉时利产品线副总裁兼总经理Lori Kieklak说,“为解决这个问题,我们从新的角度审视AFG,倾听了大量的客户声音,AFG31000系列让客户更简便、更快速地生成测试信号。”

高级功能重新定义AFG

AFG31000系列配备9英寸容性触摸屏,这是AFG上最大的显示屏,用户可以在一个屏幕上,在很浅的菜单树内查看所有相关设置和参数。与现代触控智能设备类似,用户可以轻触或滑动,简便地选择、浏览、定位和改变设置。直观的用户界面节省了用户学习和操作仪器的时间,从而大大提高生产力和效率。

获得专利的InstaViewTM特性首次面市

传统AFG假设器件的阻抗是50 Ω,但大多数被测器件(DUTs)的阻抗不是50 Ω。这种阻抗不匹配,会导致AFG上设置的波形与DUT上的信号并不一致。AFG31000系列的新专利InstaView全新功能通过在DUT上监测和显示波形,解决了这个问题,而无需额外的电缆或仪器。显示屏上显示的波形可立即响应频率、幅度、波形形状及DUT阻抗的变化,从而节省时间并提高可信度。

可编程波形序列

除传统AFG操作模式外,AFG31000系列提供了一种高级模式或波形定序器模式。在高级模式下,仪器高达128 M点的波形存储器可以分成256项,用户可以拖放长波形,或者定序器中的多个波形,定义其输出方式。与任意波形发生器相比,AFG31000系列可将仪器成本降低约90%,为需要长而不重复波形的用户或具有复杂时序的多个波形用户提供经济实惠的替代方案。

全新ArbBuilder节省时间

AFG31000系列内置全新ArbBuilder工具,利用大的容性触摸屏,用户可以在仪器上直接创建和编辑任意波形,而不需先在PC上创建波形,然后再传送到仪器上。ArbBuilder改善了测试效率,特别是对需要频繁更改的任意波形。对希望复现示波器捕获的波形的用户,他们可以把波形存成.csv文件,然后使用ArbBuilder把文件直接加载到AFG31000中。

当前用户都非常了解AFG的局限性,他们将AFG31000系列的新波形序列功能和ArbBuilder功能视为生产力和效率的重要提升。TZ Medical公司的工程经理John Moore指出,“这种AFG上的高级功能几乎可以把典型设置和测试周期缩短一半。”

AFG31000系列仪器提供单通道和双通道配置,提供了14位垂直分辨率及250 MSa/s、1 GSa/s和2 GSa/s等采样率。此外,在传统AFG模式下,用户可以改变频率,而不用担心波形长度和采样率。输出幅度范围为1 mVP-P ~ 10 VP-P至50 Ω负载。
